Poloha kolébkového spínače zapnuto vypnuto: Kompletní průvodce pro začátečníky a experty

Pochopenípoloha kolébkového spínače zapnuto-vypnutoje velmi důležitým faktorem pro profesionály i amatéry zabývající se elektrickými nebo elektronickými zařízeními. Kolébkový spínač se používá různými způsoby na různých místech, jako jsou výrobky pro domácnost, palubní desky automobilů, počítačové vybavení, rozdvojky a továrny. Pokud vás zajímají způsoby, jak zjistit, zda je kolébkový spínač funkční nebo ne, a také se seznámit s jeho konstrukcí, fungováním a poruchou, pak určitě najdete odpovědi v tomto návodu.

Co je kolébkový spínač?

Kolébkový spínač je elektrický spínač, který se při stisknutí houpe, spíše než aby se pohyboval vertikálně. Houpání také buď dokončí nebo přeruší obvod a řídí elektrický proud. Kolébkové spínače se staly populárními mezi inženýry. Jsou silné, snadno použitelné a spolehlivé. Existuje mnoho druhů kolébkových spínačů, pokud jde o design, tvary a velikosti, ale jejich primární role zůstává stejná: spolehlivě zapínat a vypínat.

Identifikace polohy zapnutí a vypnutí kolébkového spínače

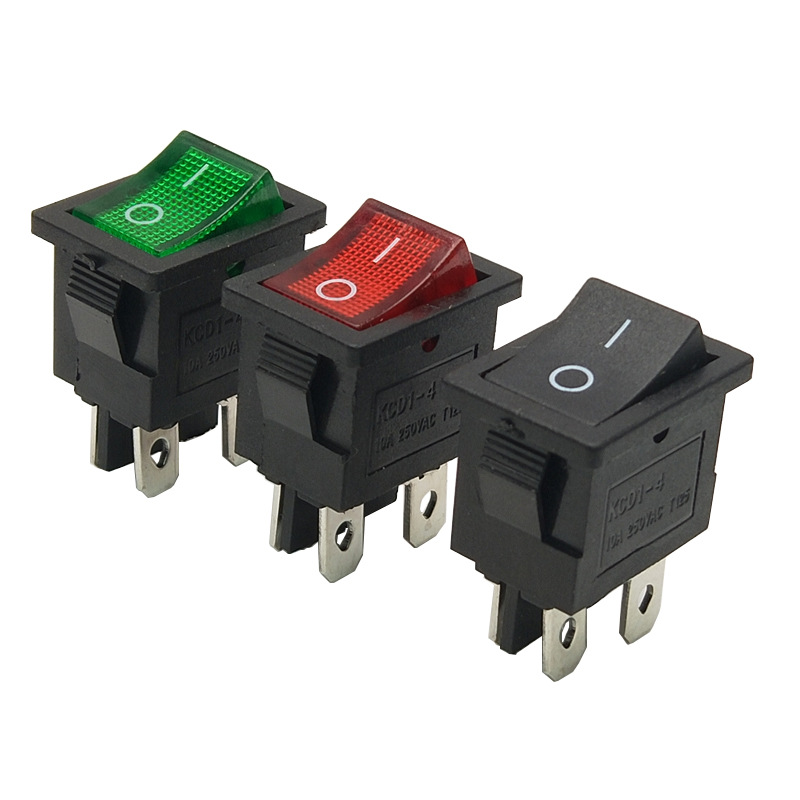

Po vstupu do světa kolébkových spínačů je jednou z prvních otázek, která vás napadne: Jak lze zjistit, zda je spínač zapnutý nebo vypnutý? Průmysl tento úkol zjednodušil tím, že přišel s některými obecnými ukazateli. Najděte mezinárodní symboly vytištěné na přední straně spínače nebo na něm vyražené.

I= ZAPNUTO
O= VYPNUTO

Posunutím spínače ve směru označení, které uvádí „I“, se dokončí příslušný elektrický obvod a zařízení se zapne. Pokud je spínač otočen ve směru označení "O", spojení se přeruší a zařízení přestane fungovat. Díky takto jednoduchým značkám lze zaručit bezpečnost. V některých situacích mohou být hodnoty barev použity tak, že se pro „ZAPNUTO“ zobrazí červená barva a pro „VYP“ černá nebo bílá barva.

Běžné konfigurace kolébkových spínačů

Kolébkové spínače se dodávají v několika konfiguracích: jednopólový jednoduchý přehazovač (SPST), dvoupólový jednoduchý přehazovač (DPST), jednopólový dvojitý přehazovač (SPDT) a dvoupólový dvojitý přehazovač (DPDT). Zvolená konfigurace udává, kolik okruhů může kolébkový spínač ovládat. Kromě toho prozrazuje, zda spínač může plnit svou funkci v mnoha polohách.

Funkce on-off se standardně týká provedení SPST, kdy jeden konec zdroj zapíná (ON) a druhý konec jej vypíná (OFF). Typy přepínačů DPDT nebo SPDT však mohou obsahovat více poloh pro směr přepínání nebo vytváření různých zapojení v obvodu. Znát design vašeho kolébkového spínače pomáhá při jeho správném připojení a používání.

Aplikace kolébkových spínačů a jejich polohy zapnuto/vypnuto

Díky pohodlnému designu a jednoduchosti použití se kolébkové spínače nacházejí v mnoha zařízeních. Zde jsou hlavní aplikace, kde je důležitá správná identifikace zapnuté a vypnuté polohy:

Domácí spotřebiče: V případě kávovarů, vodních chladičů, vysavačů a ventilátorů byly preferovány kolébkové spínače kvůli jejich snadnému použití.
Automobilový průmysl: Poloha kolébkového spínače je vše, co se týká ovládání palubní desky, oken, seřizování a osvětlení.
Průmysl: Těžké stroje se vždy spoléhaly na jasně označené a spolehlivé spínače.
Elektronika a počítače: Je samozřejmé, že elektrické lišty, displeje a šasi využívají kolébkové spínače, aby se předešlo problémům s napájením a správou.

Pochopení informací o kolébkovém spínači je klíčové pro hladký a bezpečný provoz zařízení, jak ilustrují uvedené příklady. Fyzická poloha a pochopení významu symbolů pomáhá předcházet neúmyslnému spuštění a/nebo zastavení zařízení, které by mohlo způsobit poškození nebo zranění.

Vizuální a fyzické podněty pro polohu zapnuto-vypnuto

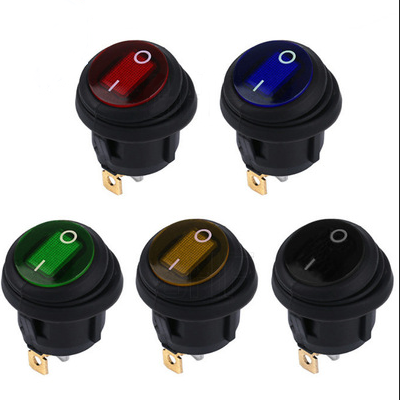

Kromě základních symbolů „I“ a „O“ mohou kolébkové spínače obsahovat také různé vizuální a hmatové signály, aby uživatelé byli schopni rychle pochopit jejich stav. Některé spínače mají osvětlené značky, kde se při zapnutí samotného spínače rozsvítí neonová žárovka nebo LED. Kromě toho existují spínače s hmatovými indikátory, které mohou mít robustní okraj nebo dvojitý dutý povrch, aby umožnily pocit z on a off.

Fyzické vlastnosti přepínače také poskytují cenné informace. Ve většině případů nastavení „ON“ znamená přesunutí spínače směrem k obsluze, zatímco poloha „OFF“ znamená otočení spínače v opačném směru. U zařízení namontovaných na panelech může být podle určitých předpisů možnost zachovat standardizované umístění vypínače tak, aby „ON“ bylo umístěno v horní části nebo v blízkosti uživatele.

Jak nainstalovat a zapojit kolébkový spínač pro správnou funkci zapnuto-vypnuto

Správné nastavení kolébkového spínače zajišťuje zamýšlenou funkci zapnutého a vypnutého stavu spínače. Postup je následující:

Krok 1: Identifikujte typ přepínače
Chcete-li zjistit, který přepínač používáte, určete, zda se jedná o přepínač SPST, DPST, SPDT nebo DPDT, protože to určí vaše zapojení kabelů.
Krok 2: Najděte symboly „I“ a „O“.
Při umístění spínače do držáku se ujistěte, že „I“ směřuje na příslušnou stranu.
Krok 3: Připojte terminály
Zapojení je obvykle pouze otázkou připojení zdroje napájení k „živé“ svorce a připojení spotřebiče ke svorce „load“ podle pokynů výrobce.
Krok 4: Spusťte testy na přepínači
Jakmile dokončíte připojení vypínače, zkontrolujte, zda vypínač zapíná zařízení stisknutím „I“ a „O“ jej vypíná.

Nesprávná instalace kolébkového spínače může způsobit změnu funkce zapnutí/vypnutí, což může být matoucí a také nebezpečné. Pokud si nejste jisti, jak instalace probíhá, je dobré se obrátit na kvalifikovaného elektrikáře a požádat o pomoc s pochopením schémat zapojení uváděných výrobcem vypínače.

Bezpečnostní aspekty s kolébkovými spínači

Bezpečnost je u elektrického ovládání nejdůležitější. Zde je několik osvědčených postupů, které je třeba dodržovat při hledánípoloha kolébkových spínačů zapnuto-vypnuto:

Jasné značení: Ujistěte se, že jste jasně označili své spínače písmeny „I“ a „O“, nebo v případě potřeby použijte nálepky. Konzistence: Při instalaci přepínačů se ujistěte, že orientace zapnuto/vypnuto je v souladu s tím, jak jsou nainstalovány na jiných zařízeních nebo panelech. Vyhněte se náhodnému přepínání: Nepoužívejte spínače, které nemají kryty, kryty nebo uzamykací mechaniku, protože to může být nebezpečné na průmyslových a přeplněných pracovištích. Pravidelný servis: Pravidelně kontrolujte spínače, zda nejeví známky opotřebení, vybledlé značky nebo jiné vadné prvky, které mohou způsobit poruchu.

Zavedením těchto bezpečnostních opatření zajistíte, že nejen vy, ale i ostatní budete schopni určit polohu kolébkového spínače zapnuto-vypnuto a vyhnout se případným elektrickým problémům.

Často kladené otázky

Jak zjistit, zda je spínač v poloze zapnuto nebo vypnuto?Většina kolébkových spínačů využívá běžné grafické signály: „I“ znamená, že pohon vykonává funkci ON, zatímco „O“ znamená, že vykonává funkci OFF. Strana „I“ je ta, která činí obvod kompletní, zatímco strana „O“ jej odpojuje. V případech, kdy nejsou k dispozici žádné signály, nahlédněte do návodu výrobce. Kromě toho mohou někdy spínače svítit, když jsou v poloze ZAPNUTO nebo jsou umístěny tak, že strana tlačená směrem k uživateli je v poloze ZAPNUTO. Pro určení jeho polohy lze také provést jednoduchý test provedený přepnutím spínačů.

Jsou všechny kolébkové spínače osvětlené, když jsou zapnuté?Osvětlení neexistuje u všech kolébkových spínačů. Zatímco osvětlené spínače poněkud pomáhají, když je prostředí tmavé, běžný spínač může používat pouze označení nebo pocit.

Mohu si kolébkový spínač nainstalovat sám?Ano, pokud dodržujete správný postup zapojení a bezpečnostní normy. Ujistěte se, že jste zkontrolovali specifikace spínače a nahlédněte do schémat zapojení, abyste se ujistili, že je správně orientován a funguje správně.

Co se stane, když je přepínač nainstalován obráceně?Při nesprávné instalaci může kolébkový spínač fungovat opačně - při stisknutí strany "O" může dojít k zapnutí zařízení, což způsobí zmatek a představuje nebezpečí. Člověk by měl správně ovládat orientaci a po instalaci zkontrolovat funkčnost přepínače.

Jsou kolébkové spínače vhodné pro silnoproudé přístroje?Existuje poměrně málo kolébkových spínačů, které mohou dokonale fungovat s vysokonapěťovými a vysokoproudými aplikacemi; vždy je však vhodné zajistit, aby hodnocení bylo pro vaši aplikaci dostatečné. Použití spínače s nedostatečnými parametry může způsobit nadměrné vytváření tepla nebo poruchy.

Odstraňování problémů se zapínáním a vypínáním kolébkového spínače

Zatímco některé stroje, které jsou vybaveny kolébkovými spínači, nereagují správně na změny svého stavu. Odstraňování problémů se zapínáním a vypínáním spínače zahrnuje zkoumání spínače i obvodu:

- Nejprve zkontrolujte vizuální indikátory, jako jsou symboly "I"/"O" spolu se světelnými indikátory, abyste určili polohu.
- Poté vypněte elektřinu a zkontrolujte spínač, zda není opotřebovaný, zrezivělý nebo mechanicky poškozený. Houpací funkce/část by měla fungovat snadno bez jakékoli poruchy.
- Pomocí testeru kontinuity nebo multimetru zkontrolujte, zda spínač úspěšně vytváří obvod při otočení do polohy "I" a přerušuje jej, když je v poloze "O."
- V případě více spínačů zajistěte jejich jednotnou instalaci a dodržení schématu zapojení.

Pokud spínač přestal fungovat, může být nutné jej vyměnit. Při výměně spínačů dbejte na to, abyste co nejvíce využívali spínače s původními specifikacemi, zejména pokud jde o požadavky na napětí a proud.

Alternativy ke kolébkovým spínačům pro ovládání On-Off

Ačkoli kolébkové spínače patří v dnešní době mezi nejoblíbenější typy spínačů, nejsou jedinou dostupnou možností pro funkci zapnutí a vypnutí. Mezi další typy přepínačů patří páčkové přepínače, tlačítkové přepínače, otočné přepínače a posuvné přepínače. Všechny tyto typy spínačů mají odlišný design a vlastnosti. Pro ilustraci mají pákové spínače pákový mechanismus, který přetahuje spínač z jedné polohy do druhé, zatímco tlačítkové spínače se aktivují stisknutím a uvolněním tlačítka. Výběr typu spínače závisí na tom, co konkrétní aplikace vyžaduje z hlediska odolnosti, ergonomie nebo estetického vzhledu.

Údržba a výměna kolébkových spínačů

Údržba vašeho kolébkového spínače je nezbytná pro zajištění jeho spolehlivosti, pokud jde o polohu zapnuto-vypnuto. Při čištění spínače buďte opatrní, protože přítomnost nečistot a vlhkosti může narušit označení. Pokud se váš kolébkový spínač začne lepit, vykazuje známky poruchy nebo se poškodil, je obvykle vhodnou reakcí výměna. Výměna by měla odpovídat jmenovitému proudu, napětí a fyzickým rozměrům. Použijte stejné způsoby zapojení a orientace, jak bylo uvedeno výše.

Výběr toho nejlepšíhoKolébkový spínačpro Vaši aplikaci

Při výběru kolébkového spínače je nezbytné zajistit, aby jmenovité hodnoty spínače byly vhodné pro elektrické potřeby zařízení. V ideálním případě byste měli hledat kolébkové spínače, které mají jasné značení indikující zapnutí a vypnutí spínače, jsou vyrobeny z odolných materiálů a snadno se ovládají. Pokud má být spínač použit v prostředí, kde je prvořadá viditelnost, jsou osvětlené spínače nejlepší volbou. Zařízení s vysokým proudem by měla používat spínače, které mají špičkové kontakty a izolaci. Pečlivě posuďte návrh spínače, abyste se ujistili, že uživatelé vždy vědí, zda je kolébkový spínač v poloze zapnuto nebo vypnuto, a vyvarovat se tak případným chybám.

Stručně řečeno, ovládat kolébkové spínače v poloze zapnuto-vypnuto znamená porozumět symbolům, fyzickým signálům, zapojení, použití a bezpečnosti. Pečlivým výběrem, instalací a údržbou kolébkových spínačů zajistíte bezpečný provoz vašich elektrických zařízení. Nezáleží na tom, zda jste technik, inženýr, fanoušek nebo jen ovládáte domácí spotřebiče; tuto příručku můžete použít k řešení kolébkových spínačů a také k řešení běžných problémů.
