Mikrospínač NC: Definitivní příručka pro znalost, výběr a provoz mikrospínačů NC

Lidé, kteří se zabývají elektronikou, průmyslovou automatizací a komunitou pro kutily, znají mikrospínače; méně známí šampióni řídicích obvodů. Jedním z typů mikrospínačů je mikrospínač NC (normálně uzavřený mikrospínač), který je nesmírně důležitý. Pokud vás napadá, jak identifikovat NC spínač, jeho použití nebo najít ten správný NC pro váš projekt, tato příručka obsahuje všechny odpovědi na mikrospínače NC, jejich rozdíl od mikrospínačů NO a jejich aplikace.

Co je anNC mikrospínač?

NC mikrospínač nebo normálně zavřený mikrospínač je elektrický spínač, který zůstává v uzavřené poloze a nechává proudit elektřinu, dokud není spuštěn. Poté se spínač otevře a zastaví tok proudu v obvodu. To je v rozporu s mikrospínačem NO (Normally Open), který je před spuštěním otevřen a poté sepne. Pro mikrospínače se používají i jiné termíny a jedním z nich jsou mžikové spínače kvůli jejich rychlým spínacím pohybům.

V pracovním režimu, kdy akční člen není v činnosti, jsou kontakty v kontaktu a protéká jím proud. Jakmile je akční člen aktivován, kontakty se otevřou a přeruší tok proudu. Tyto typy NC mikrospínačů se stávají nezbytnými v obvodech pro zabezpečení nouzového zastavení, bezpečnostních misí a těch, které vyžadují zpětnou vazbu.

Jak funguje NC mikrospínač?

Mikrospínače jsou napájeny systémem, který jim umožňuje produkovat rychlý a jasný spouštěcí pohyb. Uvnitř spínače je mechanismus pružinového tlačítka. Zatlačením na aktuátor dojde k „zaklapnutí“ a ke změně polohy kontaktů.

Pro NC mikrospínač:

• Když se pohon nepohybuje, je svorka COM připojena ke svorce NC.
• Stisknutím aktuátoru se přeruší spojení COM-NC a rozpojí se obvod.

Tento princip má nespočet aplikací; mezi ně patří vše od bezpečnostních blokování ve spotřebičích a ovládání průmyslových strojů až po dveře výtahů a prodejní automaty.

Jak zjistit, zda je přepínač NC nebo NO?

Vědět, zda je mikrospínač NC nebo NO, je důležitým aspektem vývoje a údržby obvodu. Zde je několik způsobů, jak určit typ:

Vizuální kontrola:"NC" (Normally Closed) a "NO" (Normally Open) jsou štítky, které se obvykle nacházejí na řadě mikrospínačů. Nezapomeňte zkontrolovat kryt spínače, zda není označen.

Testování pomocí multimetru:Nastavte multimetr do režimu kontinuity (neboli ohmů). Umístěte jeden vodič do bodu COM a druhý vodič do předpokládaného bodu NC. Multimetr by měl indikovat kontinuitu bez stisknutí ovladače. Při stisknutí ovladače by měla být přerušena kontinuita.

Technický list výrobce:Když je zobrazen datový list, terminály odhalí, zda jsou NC, NO a COM a také některé další specifikace.

Provedením těchto kroků zajistíte přesnou identifikaci a připojení správného spínače pro váš obvod.

Běžné aplikace NC mikrospínačů

NC mikrospínač je přítomen v nekonečném množství aplikací, kde je bezpečnost a okamžitá akce prvořadá.

1. Bezpečnostní mechanismy:NC mikrospínače se používají jako bezpečnostní prvky v průmyslových strojích a domácích spotřebičích. Například spínač NC vypne okruh při otevření dveří nebo krytu a stroj přestane fungovat, čímž se zabrání nehodám.

2. Systémy nouzového zastavení:Tlačítka nouzového zastavení obvykle fungují s mikrospínači NC. Po stisknutí tlačítka nouzového zastavení se otevře okruh, čímž se zařízení okamžitě zastaví.

3. Bezpečnostní systémy:Mikrospínač NC je nástroj používaný v sabotážních spínačích určených pro poplašné systémy a aktivuje poplach při vniknutí do dveří nebo okna.

4. Automobilové aplikace:Ve vozidlech umožňují mikrospínače NC sepnutí brzdového pedálu vedoucí k rozsvícení brzdových světel nebo zastavení činnosti tempomatu.

5. Výtahy a řízení přístupu:Mikrospínače NC ve dveřích výtahu jsou zodpovědné za detekci uzavření dveří. Dokud nebudou dveře úplně zavřené, výtah nepojede.

Tyto případy ukazují důležitost NC mikrospínačů při dosahování provozní bezpečnosti a spolehlivosti systému.

Porovnání mikrospínačů NC a NO

Rozpoznání rozdílu mezi mikrospínači NC a mikrospínači NO je zásadní pro zajištění vhodného návrhu obvodů a řešení problémů.

NC (normálně zavřeno):Ve výchozím nastavení zůstává okruh uzavřený a otevírá se aktivací. Obvykle se používá tam, kde přerušení obvodu znamená změnu stavu nebo poskytuje výstrahu, zejména v aplikacích souvisejících s bezpečností.

NE (normálně otevřeno):Výchozí stav spínače je „vypnuto“ a musí být aktivován, aby se obvod uzavřel. Spínač lze použít pro aktivaci zařízení a alarmů, například stisknutím tlačítka rozsvítíte lampu.

Rozhodnutí použít NC nebo NO bude záviset na aplikaci. NC je vhodnější pro monitorování obvyklých poruch, zatímco NO by mělo být zvoleno pro případy, kdy je třeba zahájit akci, když dojde ke změně.

Jak vybrat správný mikrospínač NC?

Když čelíte nepřebernému množství značek a produktů, je nutné mít na paměti několik věcí, abyste si vybrali ten správný NC mikrospínač.

1. Elektrické jmenovité hodnoty:Ujistěte se, že všechny mikrospínače, které si vyberete, odpovídají požadavkům na napětí a proud vašeho systému, protože existuje mnoho variant, ze kterých si můžete vybrat.

2. Aktivační síla:Mikrospínače mají různé požadavky na sílu pro ovládání. Vybírejte podle požadavků na citlivost a pokud jsou pro šetrné aplikace potřeba nižší síly, zatímco možnosti vyšší síly mohou být nezbytné pro tuhé použití.

3. Styl terminálu:Můžete si vybrat z rychlospojek, pájecích oček a šroubovacích svorek. Vyberte si na základě snadné instalace a kompatibility s kabeláží.

4. Podmínky prostředí:Myslete na ochranná opatření proti prachu, vlhkosti a dalším podmínkám prostředí. Pokud je aplikace venku nebo v obtížných podmínkách, zvolte mikrospínače s krytím IP nebo utěsněné.

5. Velikost a možnosti montáže:Mikrospínače jsou k dispozici v různých rozměrech a provedeních s odlišnými otvory a držáky. Zkontrolujte správnou velikost odpovídající oblasti použití.

Průzkum a zajištění těchto aspektů kvality vám pomůže zaručit úspěch a hladký výkon vašeho projektu.

Instalace a zapojení anNC mikrospínač

Praktická instalace zajišťuje, že váš NC mikrospínač funguje tak, jak je navržen, a může dosáhnout optimální životnosti. Zde je několik praktických doporučení:

1. Montáž spínače:K upevnění mikrospínače v jeho poloze použijte dodané montážní otvory nebo držáky. Čiňte tak opatrně, abyste nevyvíjeli tlak, který by mohl poškodit jeho plášť nebo ovlivnit jeho pracovní schopnost.

2. Zapojení:Společná svorka musí být spojena se vstupem obvodu a svorka NC musí být připojena k výstupu, který je třeba přerušit. Před zapnutím napájení zkontrolujte, zda je zapojení a polarita správná.

3. Testování:Po instalaci zkontrolujte spínač buď multimetrem, nebo tím, že zařízení něco udělá. Aktivujte spínač pro sledování, pokud se obvod otevře.

4. Údržba:Pravidelně kontrolujte známky opotřebení, nečistot nebo koroze. V případě potřeby vyčistěte kontakty a vyměňte spínače, abyste předešli jakýmkoli falešným signálům nebo přerušením provozu.

Dodržování těchto kroků zajistí, že váš systém zůstane bezpečný a bude fungovat optimálně.

Výhody a omezení mikrospínačů NC

NC mikrospínače vynikají svou spolehlivostí a rychlou odezvou, ale je třeba vzít v úvahu:

Výhody:

Rychlá reakce zaskakovacího mechanismu výrazně zvyšuje spolehlivost a zabraňuje výskytu falešných signálů. Jeho kompaktní design umožňuje použití v úzkých prostorech. NC mikrospínače mají také vysokou úroveň odolnosti – obvykle se testují na miliony cyklů, takže jsou skvělé pro aplikace, které vyžadují vysoké bezpečnostní standardy a zahrnují opakované pohyby.

Omezení:

NC mikrospínače jsou obvykle odolné, ale může dojít k opotřebení nebo nesprávné funkci způsobené elektrickým rušením. Správné umístění a instalace těchto spínačů ve správných úhlech je nezbytná pro efektivní použití, protože překážky mohou bránit jejich provozu. Vyžadují také řádné utěsnění v nepříznivých podmínkách, takže do nich nemůže proniknout špína a vlhkost.

Vyvážením těchto faktorů můžete vhodně využít mikrospínače NC v návrzích systému.

Nejlepší značky mikrospínačů NC a kde je koupit

Kvalita ovlivňuje jak životnost, tak spolehlivost. Některé známé značky mikrospínačů NC zahrnují Omron, Honeywell, Cherry a Schneider Electric. Každá značka vyrábí různé modely, které vyhovují různým napětím, typům pohonů a úrovním ochrany životního prostředí.

NC mikrospínače můžete získat prostřednictvím spolehlivých elektronických dodavatelů, jako jsou Mouser, Digi-Key a RS Components nebo Amazon, pokud plánujete domácí kutilské projekty. Při výběru správných mikrospínačů pro vaše požadavky se ujistěte, že jste si pečlivě přečetli specifikace a recenze produktů.

Často kladené otázky o mikrospínačích NC

Jaký je rozdíl mezi přepínačem NC a NO?

Základní rozdíl se nachází ve výchozí poloze. NC spínač je ve skutečnosti v zavřené poloze, a proto umožňuje, aby proud protékal sám, když se nepoužívá. Ale stisknutí spínače otevře obvod a zastaví tok proudu. Na druhé straně je spínač NO při startu otevřen. Když je spínač stisknut, ve skutečnosti se uzavře obvod, který umožňuje průchod proudu.

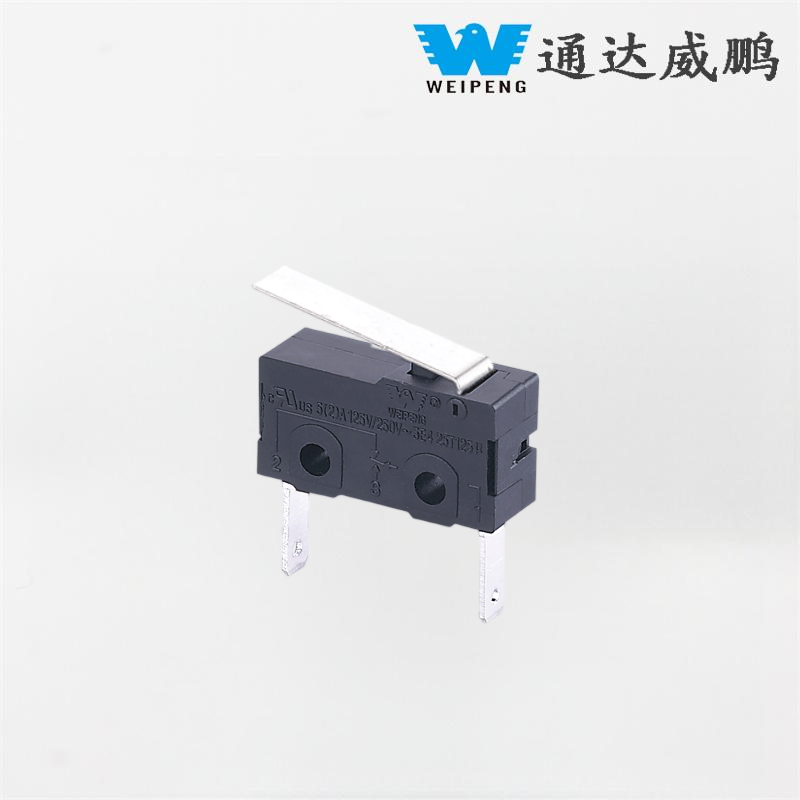

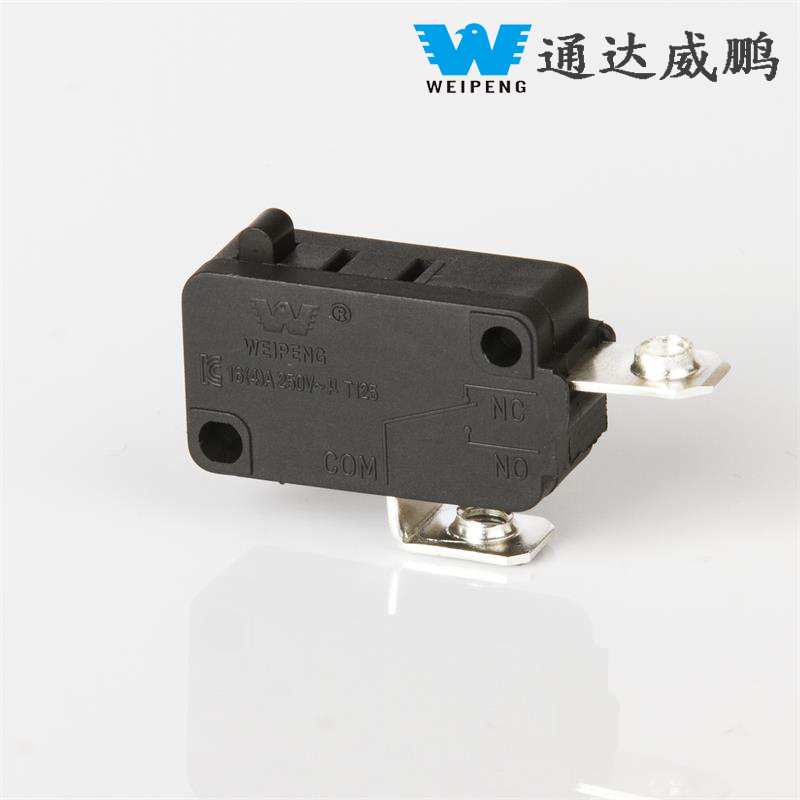

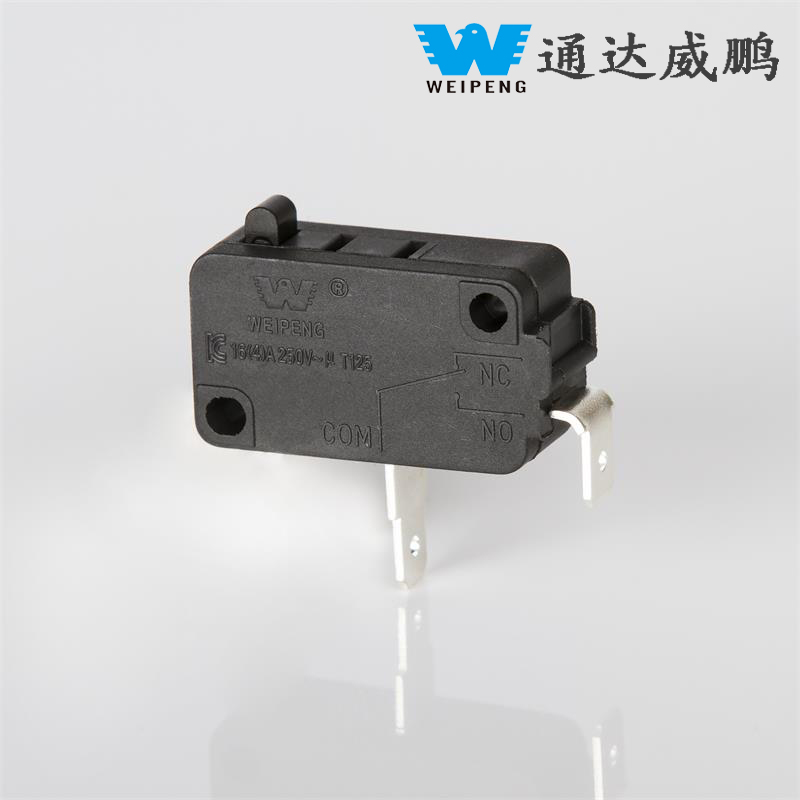

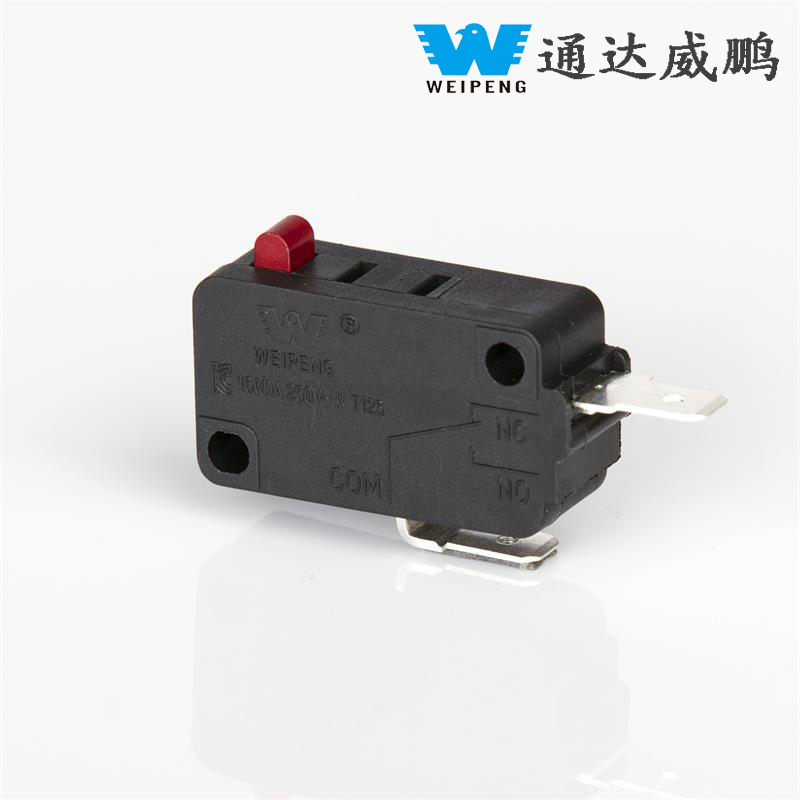

Může jeden mikrospínač obsahovat NC i NO svorky?

Několik mikrospínačů má 3 svorky, COM, NC a NO. Funkčnost může být založena na zapojení a v obvodu lze použít jednu z funkcí nebo oba způsoby.

Jsou mikrospínače NC vhodné pro bezpečnostní obvody?

Rozhodně. Obvykle jsou zavřené, když jsou neaktivní, což znamená, že jakákoli akce přijatá k jejich otevření (například otevření dveří nebo stisknutí nouzového tlačítka) by způsobila okamžité přerušení okruhu.

Jak dlouho vydrží NC mikrospínače?

Při správném použití a pečlivém výběru mohou NC mikrospínače vydržet miliony cyklů. K jejich dlouhé životnosti přispívá i správná údržba a ochrana životního prostředí.

Co se stane, když připojím špatný terminál?

Nesprávné zapojení (jako připojení NO místo NC) povede k poruše vašeho zařízení nebo jiným ochranným opatřením. Vždy předem zkontrolujte svorky.

Je snadná instalace NC mikrospínačů?

Mnohé z nich skutečně dodržují proces plug-and-play s minimální potřebou jakýchkoli technických dovedností v oblasti kabeláže. Vzhledem k malým rozměrům je lze snadno nainstalovat pomocí správného kování.

Pokročilé aplikace a tipy pro integraci

S pokračujícím technologickým pokrokem se NC mikrospínače začaly používat v komplikovanějších systémech. V průmyslové automatizaci plní zásadní úkoly s ohledem na sekvenční řízení a zpětnovazební smyčky. NC mikrospínače se také často používají jako koncové spínače v robotice s cílem zjišťovat polohy a zamezit přejíždění.

Pokud jde o podniky IoT, kombinace mikrospínačů NC a mikrokontrolérů umožňuje vzdálený dohled a automatická upozornění. V systémech inteligentních domácností poskytují mikrospínače NC pomoc při automatizaci procesu zabezpečení a přístupového systému, čímž zasílají okamžitá upozornění na přístup nebo nouzové situace.

Při navrhování vestavěných systémů je vhodné používat techniky debounce, aby se zabránilo chybné aktivaci spínačů, když jsou přítomny mechanické poruchy. Vyberte přepínače, které jsou odolnější pro aplikace vyžadující opakované použití a ty, které pracují na vysoké frekvenci.

NC mikrospínačÚdržba a odstraňování problémů

Pokud zaznamenáte selhání nebo přerušovaný provoz, postupujte podle následujících kroků pro odstraňování problémů:

1. Zkontrolujte fyzické poškození:Zkontrolujte, zda nejsou praskliny nebo nesouosost pohonu. Poškozené spínače ihned vyměňte.

2. Vyčistěte kontakty:Nahromadění prachu nebo rzi zabrání průchodu proudu. Použijte správné kontaktní čisticí prostředky a zkontrolujte, zda jsou spoje těsné.

3. Test funkčnosti spínače:Pomocí multimetru zkontrolujte kontinuitu mezi společnou svorkou a normálně uzavřenou svorkou. Pokud spínač nespíná spolehlivě, vyměňte jej.

4. Vyhodnoťte návrh obvodu:Zapojení musíte zajistit podle datových listů zařízení. Ujistěte se, že spínač odpovídá specifikacím napětí a také jmenovitým proudům.

Pravidelnou údržbou a testováním maximalizujete spolehlivost a zabráníte výpadkům systému.

Mikrospínače jsou integrálními prvky pro vývoj účinných a bezpečných řídicích systémů v různých odvětvích hospodářství. Jejich normální uzavřený provozní režim, pohodlí při instalaci a všestrannost jim dávají výhodu oproti jiným typům přepínačů stejné třídy, a proto je shledají užitečné pro každého, kdo se zabývá inženýrstvím, amatérským a produktovým designem. Vědět, jak vybrat, nainstalovat, udržovat a odstraňovat problémy s NC přepínači, vám pomůže dosáhnout úspěchu v jakémkoli podnikání. V případě složitého odstraňování problémů nebo instalačních procesů je třeba nahlédnout do datových listů výrobce nebo se obrátit na zkušenější odborníky.
