Mikrospínač 5a 125 250v

Mikrospínač 5a 125 250vje malý mžikový spínač, který se používá pro zapínání a vypínání elektrických obvodů až do maxima 5a při specifikovaných provozních limitech při 125 V AC a 250 V AC. Obecně se používá v elektronických spotřebičích, řídicích systémech, prodejních automatech, kancelářském vybavení, dveřích a krytech, spotřebičích atd.

Ověřte, že kromě stávajícího jmenovitého výkonu je typ zatížení, typ pohonu, síla, konfigurace svorek, rozměry a podmínky prostředí vhodné pro použití, které plánujete pro komponenty.

Co znamená 5A 125/250VAC?

Označení „5A 125/250VAC“ obvykle znamená, že přepínač může spravovat maximálně 5 ampérů při napětí 125 V AC nebo 250 V AC, pokud je použit s vhodnou zátěží podle doporučení výrobce.
Tato specifikace se obvykle vztahuje na odporové zátěže.

U zařízení, jako jsou motory, solenoidy, kompresory, lampy, transformátory a elektronické napájecí jednotky, může docházet k vysokému zapínacímu proudu nebo vzniku elektrického oblouku. V takových případech může být nutné použít zařízení s jinou zátěží nebo použití vhodného odrušovacího zařízení.

To představuje hodnocení AC. To však nezaručuje, že je přepínač schválen pro použití při 125VDC nebo 250VDC. Než budete pokračovat, vždy vyhledejte v přiřazeném datovém listu odlišné jmenovité hodnoty DC.

Jak funguje mikrospínač?

Mikrospínač využívá západkový mechanismus. V okamžiku, kdy se pohon dostane na přesné místo, vnitřní pružina rychle změní stav kontaktu. Proto umožňuje vynikající spolehlivost spínače i přes jeho minimální pohyb a konstantní pracovní bod.

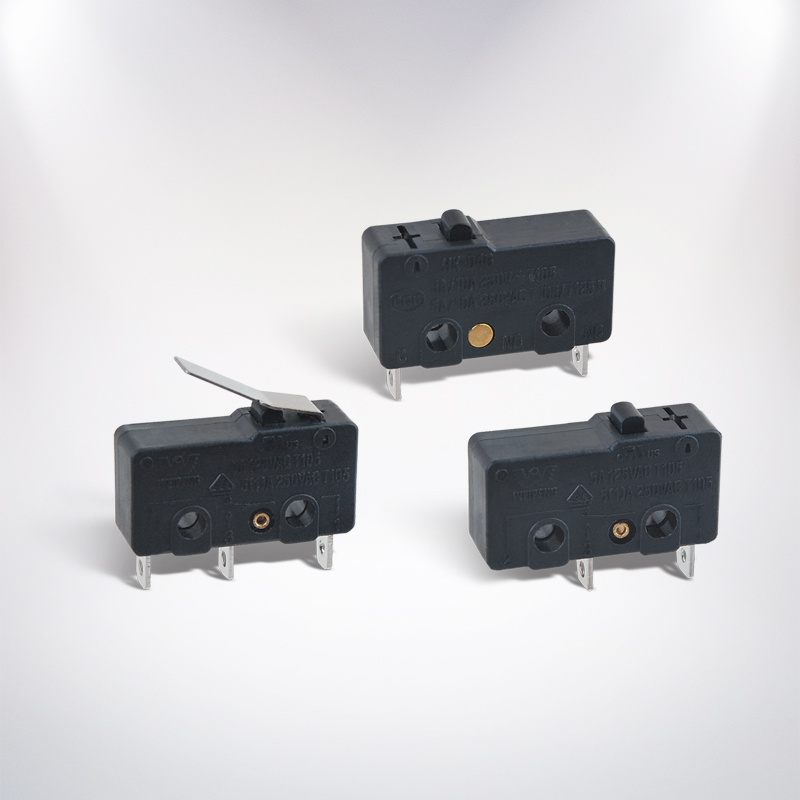

Mezi typické typy pohonů patří plunžr, závěsná páka, válečková páka a simulovaný váleček. Vhodný typ pohonu je vybrán na základě dostupného prostoru, směru pohybu a síly a vzdálenosti potřebné pro proces.

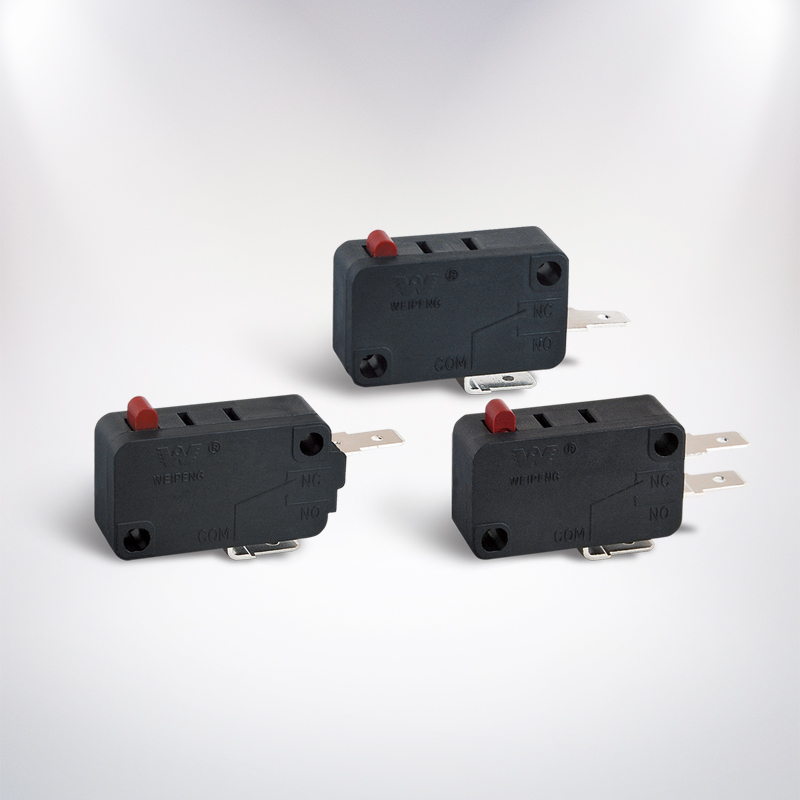

Konfigurace terminálu SPDT

Několik 5A modelů pracuje v režimu SPDT (Single Pole Double Throw). Společné svorky v SPDT jsou COM, NC a NO.

Když je okruh aktivován stisknutím akčního členu, použijte COM ve spojení s NO. Na druhou stranu použijte COM v kombinaci s NC, když by okruh měl zůstat uzavřený v pohotovostním stavu a otevře se, když je pohon zapojen. Před zapojením zkontrolujte označení na skutečném spínači.

Co je citlivý mikrospínač?

Mikrospínač, který je citlivý, pracuje s poměrně malou silou. Je užitečný vždy, když je spínač ovládán pomocí lehkých dveří, plastového jazýčku, malého mechanismu nebo omezeného pohybu.

Citlivost je určena více než aktuálním hodnocením. Zkontrolujte následující specifikace:

• Ovládací síla a síla uvolnění
• Předjíždění a přejíždění
• Provozní poloha
• Typ a délka pohonu
• Mechanická a elektrická životnost

Použití válečkové páky může minimalizovat úsilí nutné z externího systému. Nesprávné vyrovnání však může vést k bočnímu napětí a brzkému selhání. Mělo by fungovat správně a fungovat bez překročení specifikace překročení.

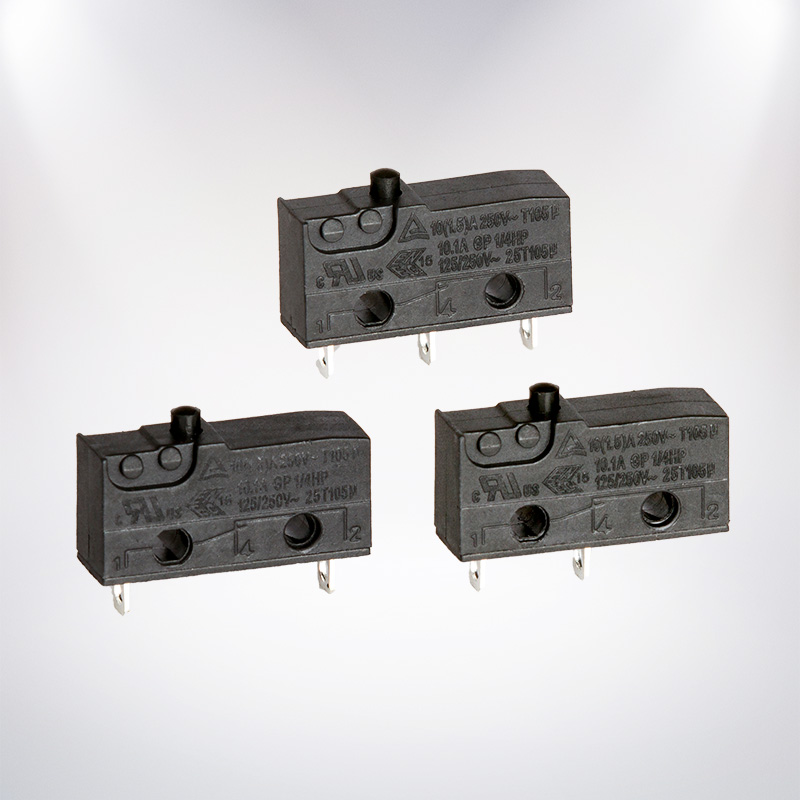

Mikrospínače 5A, 10A, 16A a 21A

Mikrospínače jsou vyráběny v různých verzích proudových jmenovitých hodnot, jmenovitě 5A, 10A, 16A a 21A. Vyšší proudový výkon nemusí být nutně správnou volbou; je prvořadé, aby spínač odpovídal aplikačnímu napětí, typu zátěže, měření, typu terminálu a normám.

Když se díváte na Micro Switch s jmenovitým proudem 5A při 125V i 250V s jinými modely s jmenovitým proudem 10A, 16A a 21A, měli byste porovnat všechny specifikace, spíše než se dívat pouze na hodnocení. Vyšší jmenovitý spínač se může lišit od modelů s nižší jmenovitou v konstrukčních prvcích, jako jsou montážní otvory, zdvih pohonu, poloha svorek a rozměry kontaktů.

Zátěž a bezpečnost

Před připojením zátěže je nutné identifikovat nejen normální proud, ale také náběhový nebo rozběhový proud. S odporovými zátěžemi se běžně pracuje mnohem snadněji než s indukčními nebo kapacitními zátěžemi. Motory a solenoidy mohou generovat jiskry, které by mohly poškodit kontakty, i když je normální proud nižší než 5 A.

V hlavních aplikacích by měla být použita vhodná izolace, ochrana proti přetížení, mechanická ochrana a kryt. Správná instalace spínače by měla být normálně provedena tak, aby přerušil vodivý drát, jak je specifikováno v konstrukci zařízení a místních elektrických předpisech.

Před instalací nebo zkušebními pracemi v tomto ohledu odpojte napájecí napětí. Zapojení síťového napětí by mělo být dokončeno nebo zkontrolováno kvalifikovaným odborníkem.

Montážní a instalační tipy

Před objednáním vždy zkontrolujte rozměry tělesa, rozteč montážních otvorů, výšku pohonu, typ svorek a pracovní polohu. Spínače, které vypadají podobně, nemusí být nutně zaměnitelné.

Pohon musí být stlačen ve správném směru a nesmí být použit jako tvrdá mechanická zarážka, pokud výrobce neuvádí jinak. Je třeba zabránit nadměrnému nárazu, bočnímu tlaku, vlhkosti, vlhkosti a vibracím.

Existují různé druhy běžně používaných terminálů; zahrnují pájecí vývody, rychlospojky, vývody PCB a drátové vývody. Styl lze zvolit na základě použité montážní techniky a dostupnosti prostoru.

Jak vybrat správný model

Před nákupem použijte tento kontrolní seznam:

• Potvrďte AC nebo DC napětí a aktuální zátěžový proud.
• Zjistěte, zda je zátěž odporová, indukční, kapacitní, motorová nebo lampa.
• Vyberte SPDT, SPST-NO nebo SPST-NC podle obvodu.
• Zvolte požadovanou ovládací sílu a styl pohonu.
• Porovnejte montážní rozměry a polohy svorek.
• Zkontrolujte provozní teplotu, těsnění, elektrickou životnost a schválení.
• Přesné číslo dílu si vyžádejte v oficiálním datovém listu.

FAQ: Citlivý mikrospínač SPDT 5A 125/250VAC

Co je to citlivý mikrospínač SPDT 5A 125/250VAC?

Spínač je nízkosilové a zaskakovací zařízení se společnou svorkou a duálními výstupy. Jeho maximální jmenovitý proud je 5A při provozu za kontrolovaných podmínek.

Mohu jej použít pro 250VDC?

Ne, i když označení 125/250 VAC představuje jmenovitou hodnotu AC, neudává jmenovitou hodnotu pro stejnosměrné napětí. Vždy hledejte spínač s uvedeným jmenovitým stejnosměrným napětím a proudem.

Jaký je rozdíl mezi NO a NC?

Normálně otevřený spínač umožňuje proudění elektřiny, když na spínač není nic stisknuto, zatímco normálně zavřený spínač umožňuje proudění elektřiny, když je stisknuto akční člen.

Může 5A mikrospínač ovládat motor?

Přestože je proud motoru nižší než 5A, spínač nemusí fungovat správně. Identifikujte rozběhový proud a indukční oblouk, které mohou překročit kapacitu spínače. Zhodnoťte nosnost motoru nebo použijte relé nebo stykač.

Mohu vyměnit 5A spínač za 16A nebo 21A model?

Pouze v případě, že náhrada má stejnou velikost, pokud jde o rozměry, pohyb ovladače, uspořádání svorek, uspořádání kontaktů, jmenovité napětí a certifikaci. Vyšší výkon sám o sobě nestačí.

Jak dlouho mikrospínač vydrží?

Životnost produktu je určena zátěží, četností zpráv, zarovnáním, prostředím a kvalitou instalace. Mechanická a elektrická životnost jsou odlišné pojmy; proto by měly být dodrženy specifikace elektrické životnosti s ohledem na skutečné zatížení.

Na závěr,Mikrospínač 5a 125 250vje schůdnou možností pro malé AC řídicí systémy a systémy snímání polohy, pokud jsou vhodné zatížení a mechanické parametry. Ověřte specifikace, vyberte správné svorky a akční člen pro SPDT a uchovejte se k použití relé nebo řešení pro velké zatížení pro zařízení s významným zapínacím proudem nebo pro náročné elektromechanické aplikace.
