Osvětlený kolébkový spínač: Typy, zapojení a průvodce nákupem

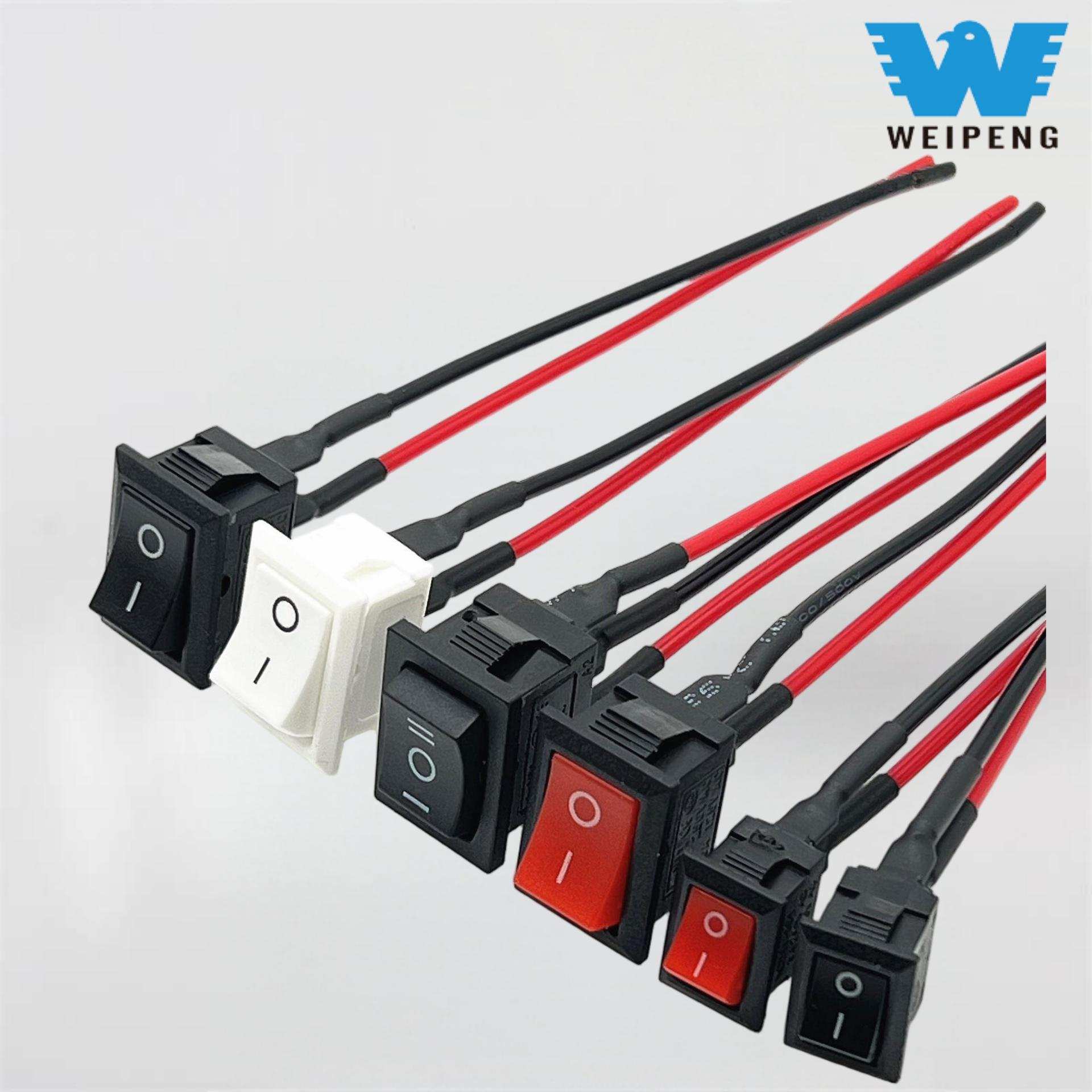

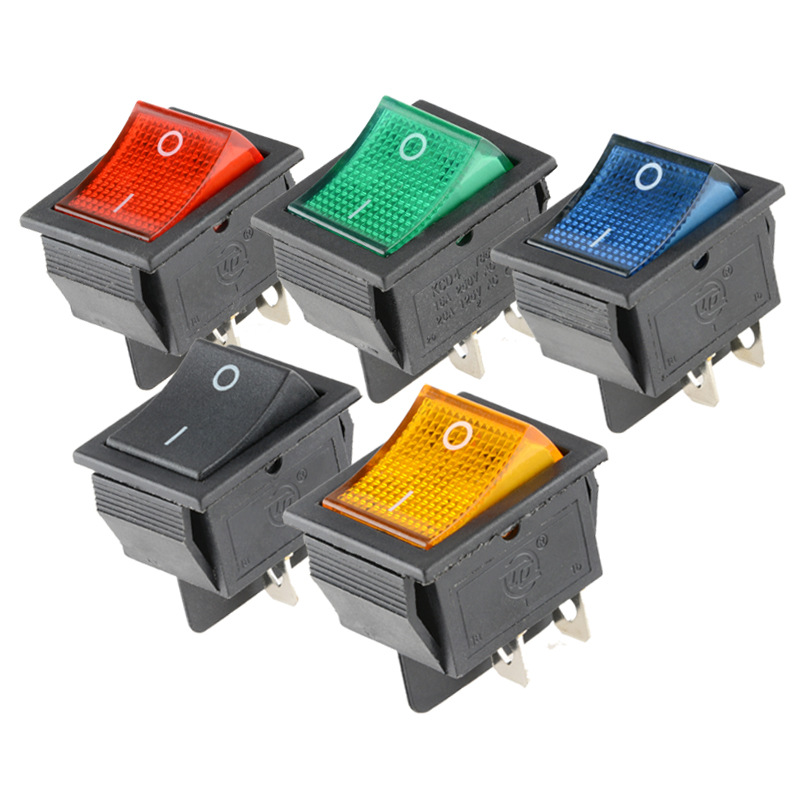

Osvětlený kolébkový vypínač slouží jako jakýsi vypínač, který je začleněn do LED nebo neonového světla, které indikuje, zda je vypínač v poloze zapnuto/zapnuto nebo není snadné. Kolébkový spínač je díky svému indikátoru dobře viditelný i ve tmě nebo přeplněných ovládacích panelech. Osvětlené kolébkové spínače našly uplatnění v mnoha aplikacích v automobilech, lodích, obytných vozidlech, jízdních kolech, domácích spotřebičích, průmyslových strojích, elektrických řídicích systémech atd.

Osvětlené kolébkové spínače je možné použít jak v nízkonapěťových obvodech, tak v sektorech vysokého napětí. Lze se setkat s 12V spínači, které se používají v automobilových aplikacích, stejně jako s 120V AC spínači pro použití v domácnostech a průmyslu. Při výběru vhodného typu je třeba stanovit napětí systému, jmenovitý proud, typ zátěže, uspořádání svorek, velikost spínače a oblast instalace.

Co je aOsvětlený kolébkový spínač?

Kolébkový spínač je vyroben z ahoupací mechanismus, který může aktivovat elektrický obvod. Kolébkový spínač je zatlačen do polohy zapnuto a napájecí zdroj se připojí k napájenému zařízení. Kromě toho má spínač vestavěnou LED nebo neon pro indikaci zapnutí napájení.

Přepínač může v závislosti na konstrukci a nastavení zařízení indikovat, zda je napájen, je zapnutý nebo zda běží jiný okruh. Existuje několik různých způsobů připojení přepínače v závislosti na typu. Před zahájením instalace se však ujistěte, že jste si prostudovali pokyny pro zapojení a značky od výrobce.

Běžné typy osvětlených kolébkových spínačů

Dvousvorkové kolébkové spínače

Dvousvorkový spínač je navržen pro provoz v režimu jednoduchého zapnutí a vypnutí. Obecně řečeno, tento typ spínacího zařízení se připojuje jak k zátěži, tak k elektrickému napájecímu obvodu a může rozsvítit LED, když je pod napětím. Některé typy LED jsou ovlivněny polaritou, takže připojení musí být provedeno tak, jak je popsáno níže.

Třísvorkové kolébkové spínače

Provedení se třemi svorkami se vyznačují zajištěním vstupu elektrické energie, přepínatelnými signály a připojením pro uzemnění. V důsledku samostatné svorky pro zemní spojení může uvažovaný indikátor fungovat bez problémů. Tento typ konstrukce se často používá v automobilech a lodích.

Čtyř- a pětisvorkové kolébkové spínače

4 a 5 koncové spínače mohou zajistit nezávislé osvětlení, dvoupólové spínání nebo více výstupů. Jsou vhodné pro sofistikovanější ovládací hlavy, i když správné zapojení závisí na vnitřní konfiguraci obvodu. Proto by se mělo postupovat podle uvedeného schématu namísto zjednodušení procesu zapojení přes standardní svorkovnice.

Konfigurace SPST, SPDT a DPDT

Přepínač SPST má schopnost dokončit pouze jeden okruh a přepnout jej pouze ze zapnutého do vypnutého stavu. Spínače SPDT zapínají jeden vstup a pracují na dvou výstupech. Spínače DPDT pracují na dvou okruzích a jsou schopny volit vstupy nebo přepínat polaritu. SPST spínač je nejběžnější forma spínače používaná pro typické aplikace, jako je zapínání lampy.

Co je aOsvětlený kolébkový spínač12V použito pro?

12voltový kolébkový spínač s osvětlením je určen pro použití v elektrických obvodech s 12voltovým stejnosměrným napájením (DC). Mezi typické aplikace patří:

• Osvětlení automobilů a motocyklů
• LED světelné lišty a pracovní světla
• Chladicí ventilátory a vodní čerpadla
• Příslušenství pro lodě a RV
• Vybavení palubní desky a ovládacího panelu
• Elektrické systémy napájené bateriemi

Norma 12V nestanovuje horní limit proudu pro spínač. Lze například konstatovat, že spínač může pracovat na 12V napájení při proudu 20A. Během spouštění však mohou některé stroje, jako jsou motory a čerpadla, odebírat více proudu. Pro tento účel musí být použita správná relé pro řízení vysokých proudů nebo indukčních zátěží.

Jak vybrat správný kolébkový spínač s osvětlením

Zkontrolujte jmenovité napětí a proud

Vyberte spínač, který bude správně pracovat s napětím a proudem obvodu. Například spínač se jmenovitým napětím 12 V DC nesmí být použit pro obvod s napětím 120 V nebo 230 V AC. Kromě normálního provozního proudu je třeba vzít v úvahu také rozběhový nebo náběhový proud zátěže.

Zvažte typ zatížení

Elektromotory, čerpadla, topná zařízení, žárovky a ovladače LED zatěžují spínače různě. Jmenovité hodnoty, které berou v úvahu pouze odporovou zátěž, se nemusí vztahovat na indukční zátěže, jako jsou elektromotory. Výběr spínačů musí být proveden podle zatížení, které musí zvládnout.

Potvrďte montážní rozměry

Před objednáním zkontrolujte rozměry výřezu panelu a také tloušťku panelu, polohu přídržného jazýčku a vůle za panelem. Spínač se může dostat do výřezu vpředu, ale přesto může kolidovat s jinými částmi a kabeláží.

Projděte si specifikace indikátoru

Spotřeba LED indikátorů je velmi nízká, proto se obvykle používají ve 12V systémech. Ujistěte se, že LED obsahuje vnitřní odpor a ověřte, zda má polaritu. Použití spínače s jiným napětím může způsobit nesprávnou orientaci indikátoru.

Zvažte ochranu životního prostředí

Měli bychom vybírat spínače, které mají schopnost odolávat vlhkosti a zabraňovat korozi v případě, že budou používány venku, uvnitř, v mořském prostředí nebo v prostředí s prachem a vibracemi.

Jak zapojíte osvětlený kolébkový spínač?

Zapojení osvětleného kolébkového spínače zahrnuje identifikaci specifikací konkrétního spínače, včetně jeho počtu svorek a uspořádání. Před zahájením práce vždy vypněte napájení a přesně identifikujte každý ze svorek. Připojení k elektrické síti by měli provádět pouze kvalifikovaní technici.

Typické třísvorkové 12V zapojení

Pojistné kladné napájení -> Napájecí nebo vstupní svorka
Spínaný výstup -> Kladná svorka zátěže
Negativní systém -> Zemnicí svorka a záporná zátěž

Elektřina musí být k dispozici na zátěži, jakmile se spínač zapne, což znamená, že se indikátor rozsvítil. Pojistková vložka musí být namontována těsně vedle zdroje, tedy baterie. Hodnota pojistky musí také odpovídat typu vodiče a specifikaci obvodu.

Typické dvousvorkové zapojení

Kladné napájení -> Spínací svorka 1
Spínací svorka 2 -> Kladná zátěž
Záporné zatížení -> Záporný systém

Pokud přepínač obsahuje LED citlivou na polaritu, je důležité správně připojit kladný a záporný vodič. V případě, že dojde k přehození přívodů, LED se nerozsvítí, přestože spínač bude fungovat správně.

Zapojení a bezpečnostní aspekty

Použijte vodič, který je dodáván se správným jmenovitým proudem, a použijte izolované svorky a tepelně smrštitelné hadičky, abyste zaručili, že všechna připojení jsou bezpečná. Neveďte dráty blízko ostrých rohů, zdrojů vysokého tepla nebo oblastí, které mohou způsobit pohyb. U vozidel zkontrolujte, zda kabelový svazek není vystaven vibracím a oděru. U lodních kabelů se ujistěte, že konektory i použité vodiče jsou bez koroze.

Osvětlená kolébka nefunguje jako náhrada za jistič, správné uzemnění nebo pojistku. Pokud se spínač příliš zahřeje, roztaví se, změní barvu, jiskří nebo uvolní zápach spáleniny, měl by být vypnut, protože to může být známkou elektrické závady, jako je nadměrný proud, uvolněné spojení, vadné kontakty nebo příliš tenké dráty, aby zvládly zátěž.

SpolečnýOsvětlený kolébkový spínačProblémy

Indikátor nesvítí

Mezi běžné důvody patří přepólování, chybějící uzemnění, chyba v identifikaci svorek nebo použití indikátoru určeného pro jiné napětí. Správně porovnejte instalační práce se schématem zapojení výrobce a ověřte, zda je napětí na správných svorkách.

Zátěž funguje, ale indikátor ne

I když jsou kontakty spínače dobře vodivé, je stejně důležité zkontrolovat, zda má zařízení samostatné uzemnění nebo napájení. Zkontrolujte také, zda má jednotka zdroj světla, který funguje odděleně od ostatních.

Indikátor zůstane svítit, když je spínač vypnutý

Některé modely spínačů fungují tak, že se rozsvítí, kdykoli je na jejich vstupu napětí. Toto chování může být pro toto konkrétní zařízení normální. Před výměnou spínače zkontrolujte obvod indikátoru spínače.

Indikátor bliká nebo se spínač zahřeje

Problémy, jako jsou uvolněné spoje, pokles napětí, vysoký průtok proudu nebo nevhodná zátěž, mohou způsobit blikání a přehřívání. To by mělo být prozkoumáno odpojením obvodu a prozkoumáním jmenovitého výkonu spínače, velikosti vodiče a způsobu připojení a zatížení zařízení. V případě potřeby může být vyžadováno použití relé pro motor, čerpadla nebo jiné zátěže, které odebírají vysoké proudy.

Často kladené otázky

Vyžaduje osvětlený kolébkový spínač zemnící vodič?

Ne vždy tomu tak je. U dvousvorkových typů elektroměrů propojují svůj indikátor interně, což znamená, že není nutné samostatné uzemnění. Modely se třemi svorkami by měly mít vždy svůj vlastní zemnící bod. Vždy ověřte příslušné svorky a specifikace produktů.

Může 12V osvětlený kolébkový spínač ovládat LED světla?

Tvrzení je platné, protože přepínač má jmenovitý výkon, který odpovídá napětí systému, jmenovitému provoznímu proudu a spouštěcímu proudu ovladače LED. Při použití větších LED pruhů nebo několika svítidel může být vyžadováno relé.

Lze 12V kolébkový vypínač používat s domácím napájením?

Ne, kolébkový spínač určený pro 12V DC nelze použít se 120V ani 230V AC. Střídavý vypínač musí být dimenzován na střídavé napětí, proud, typy zátěže a platné bezpečnostní normy pro elektřinu v domácnosti.

Proč můj kolébkový spínač LED slabě svítí, když je vypnutý?

Malý svodový proud z přístroje nebo zátěže v obvodu vytváří slabé světlo. Občas se místo tohoto uspořádání lze uchýlit k použití jiného spínače nebo relé nebo zařízení na straně zátěže.

Jak mohu otestovat kolébkový spínač?

Chcete-li otestovat jeho spojitost, musí být spínač odpojen od zdroje napájení a multimetr musí být nastaven do režimu spojitosti. Činnost spínače by měla být taková, aby měl během provozu rozepnutou i sepnutou odezvu. Nikdy neprovádějte testování kontinuity na obvodu pod napětím.

Přiměřeně osvětlený kolébkový spínač má specifikace napětí, proudu, typu zátěže, svorek, velikosti a funkce, které odpovídají jeho prostředí. Pro aktivaci malého 12V příslušenství je vhodnou volbou spínač SPST. Pokud se jedná o motory nebo těžké zařízení, bude potřeba relé a také potřeba pojistek a příslušných vodičů v jiných elektrických systémech.
