Tříkolíkový pájecí mikrospínač pro domácí spotřebiče

Jako srovnávací model řady mikrospínačů Yueqing Tongda Wire Electric Factory se mikrospínač se třemi pájecími terminály pro domácí spotřebiče vyznačuje "vysokou citlivostí, ultra dlouhou životností a přizpůsobivostí více scénářům" jako hlavní výhody. Integrací 35 let zkušeností společnosti s výrobou spínačů se stal klíčovou řídicí komponentou v domácích spotřebičích, automobilové elektronice, průmyslové automatizaci a dalších oborech, a to díky minimální mezeře kontaktů a mechanismu rychlé akce. Jeho výkon a spolehlivost byly certifikovány mnoha autoritativními organizacemi po celém světě, čímž si zajistily své hlavní postavení na vedlejším trhu.

Modelka:HK-14-10A-306

Odeslat dotaz

Popis výrobku

WEIPENG® je lídremTříkolíkový pájecí mikrospínač pro domácí spotřebiče výrobců, dodavatelů a vývozců.

Mikrospínač Úvod

Řada HK-14 nabízí vysoce flexibilní možnosti přizpůsobení pro splnění požadavků různých aplikací. Ovládací síla může být přizpůsobena (méně než 5,0 N ve stavu bez páky, standardně 30±15 gf), s rozsahem pracovního zdvihu 0,6–1,5 mm, vhodný pro různé scénáře spouštěcí síly a posunu. Styly pák jsou přizpůsobitelné, včetně přímých, zahnutých a válečkových pák, které mohou odpovídat různým strukturám mechanických převodů. Kontaktní formuláře pokrývají celý rozsah SPDT (1NO 1NC), NO a NC.

Typické aplikační scénáře

Díky své vysoké přizpůsobivosti je řada HK-14 široce využívána v základním vybavení v mnoha oblastech:

Domácí spotřebiče: Ovládání dvířek mikrovlnné trouby, ovládání programu pračky, spínač teploty trouby, spínač dávkovače vody;

Průmyslová automatizace: Limit dráhy, polohování dopravníku, zařízení pro nouzové zastavení malých strojů, spouštěč signálu testovacího zařízení;

Automobilová elektronika: Detekce zamykání dveří automobilu, limit nastavení sedadla, spínač kufru, ovládání elektrického ovládání oken;

Elektrické nářadí: vrtačka, spínač start/stop úhlové brusky, spoušť ochrany proti přetížení nářadí;

Přístroje a vybavení: Tlačítka lékařských přístrojů, pojezdové spínače měřicích přístrojů, přepínání signálů komunikačních zařízení.

Parametr mikrospínače (specifikace)

Technické vlastnosti spínače:
POLOŽKA	Technický parametr		Hodnota
1	Elektrické hodnocení		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktní odpor		≤30mΩ Počáteční hodnota
3	Izolační odpor		≥100MΩ (500VDC)
4	Dielektrikum Napětí	Mezi nezapojené svorky	1000V/0,5mA/60S
		Mezi terminály a kovový rám	3000V/0,5mA/60S
5	Elektrická životnost		≥50 000 cyklů
6	Mechanický život		≥1000000 cyklů
7	Provozní teplota		-25~125℃
8	Provozní frekvence		elektrický: 15 cyklů Mechanické: 60 cyklů
9	Odolnost proti vibracím		Frekvence vibrací: 10~55HZ; Amplituda: 1,5 mm; Tři směry: 1H
10	Schopnost pájení: Více než 80 % ponořené části musí být pokryty pájkou		Teplota pájení: 235±5℃ Doba ponoření: 2~3S
11	Tepelná odolnost pájky		Pájení ponorem: 260±5℃ 5±1S Ruční pájení: 300±5℃ 2~3S
12	Bezpečnostní schválení		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testovací podmínky		Okolní teplota: 20±5℃ Relativní vlhkost: 65±5%RH Tlak vzduchu: 86~106 kPa

Funkce a aplikace mikrospínače

1.Sate, spolehlivý základní spínač
2.Pěkný vzhled, těsná kontigurace.Charakteristika:malý odpor kontaktu,rychlá akce,vysoká citlivost a malá 3.provozní dráha.
4.Long lite, vysoká spolehlivost
5. Různé kontaktní terminály
6.A varnety teplotního stupně
7. Různé páky
8.Přijměte plastický nebo termoplastický materiál
9.Široce používané v domácích apliane elecroninc zařízeníautomatická strojní komunikace equioncar elektron, přístroj a 10.přístroj, elektrický pohybový nástroj atd.

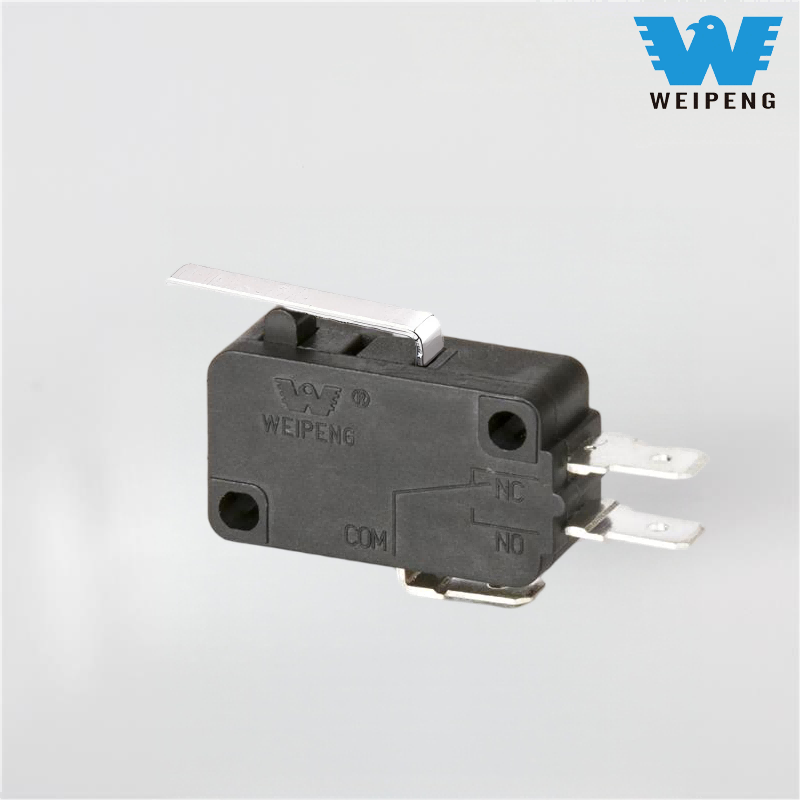

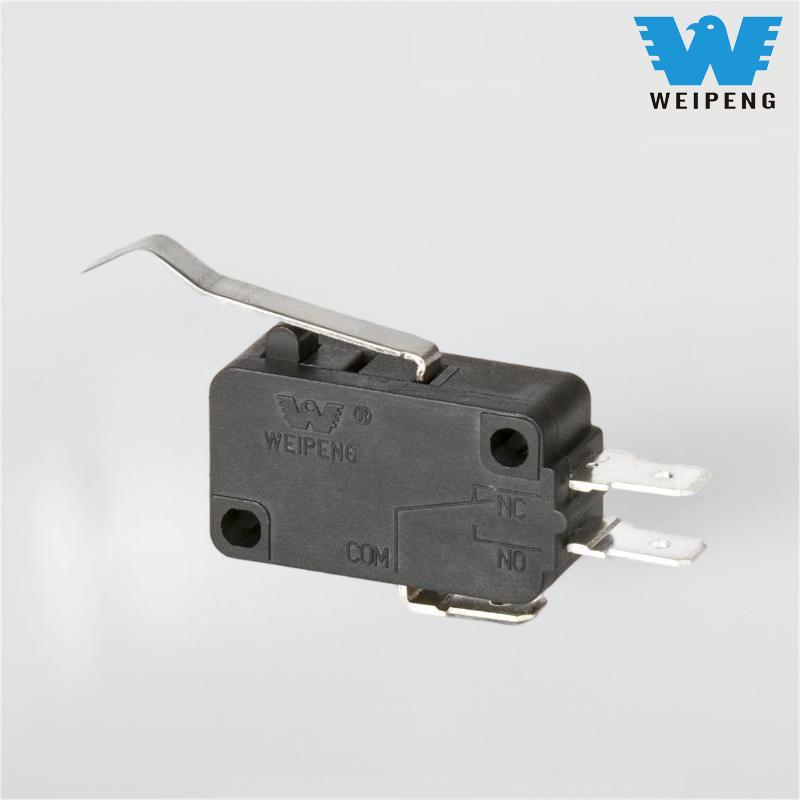

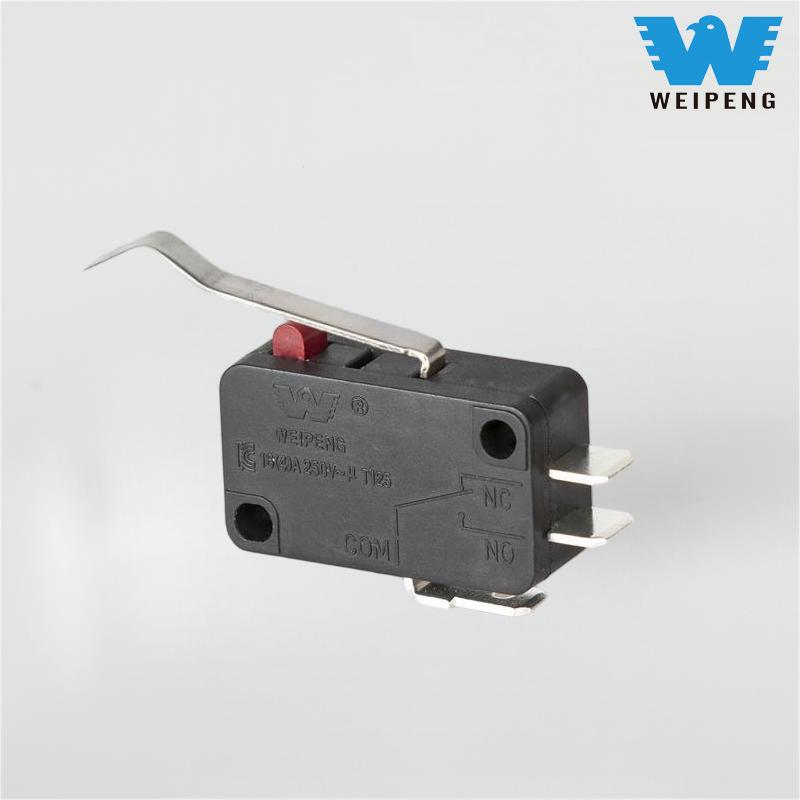

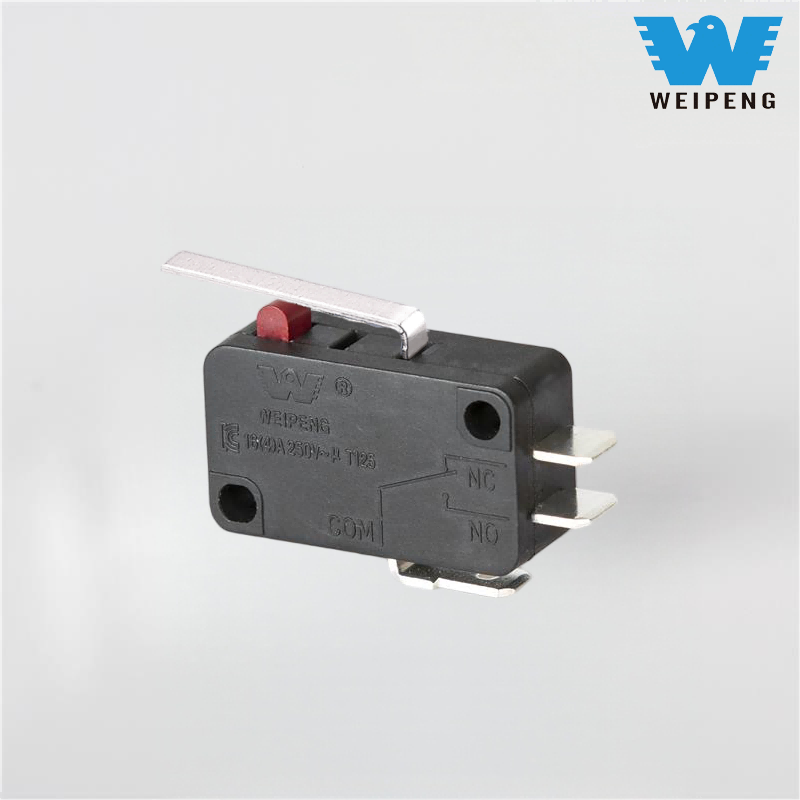

Podrobnosti o mikrospínači
