Mikrospínač s dlouhým ramenem je extrémně kompaktní západkový spínač s prodlouženým pákovým ovladačem. Dlouhé rameno spínače nabízí větší flexibilitu než běžný mikrospínač plunžrového typu při detekci pohybu, polohy nebo mechanického kontaktu. Mikrospínače s dlouhým ramenem se často používají v různých aplikacích, jako jsou spotřebiče, průmyslová zařízení, automatizační systémy, prodejní automaty, bezpečnostní zařízení, kancelářské vybavení a mnoho dalších elektromechanických produktů. Dlouhé rameno umožňuje větší vzdálenost mezi pohybem akčního členu a spínače, čímž se snižuje množství síly potřebné k ovládání spínače. V důsledku těchto vlastností jsou často používány na celém elektromechanickém trhu.

Rozhodnutí, který Micro Switch s dlouhým ramenem koupit pro kupující, inženýry a týmy sourcingu, není založeno pouze na velikosti. Elektrické parametry, styl pohonu, ovládací síla, styl svorek, životnost, požadavky na prostor pro instalaci a prostředí, ve kterém bude spínač používán, to vše může ovlivnit, jak dobře spínač funguje a jak dlouho vydrží. Tento článek vysvětluje, jak funguje Micro Switch s dlouhým ramenem, kde lze přepínač použít a různé věci, na které byste se měli dívat před zakoupením Micro Switch s dlouhým ramenem.

co jeMikrospínač s dlouhým ramenem?

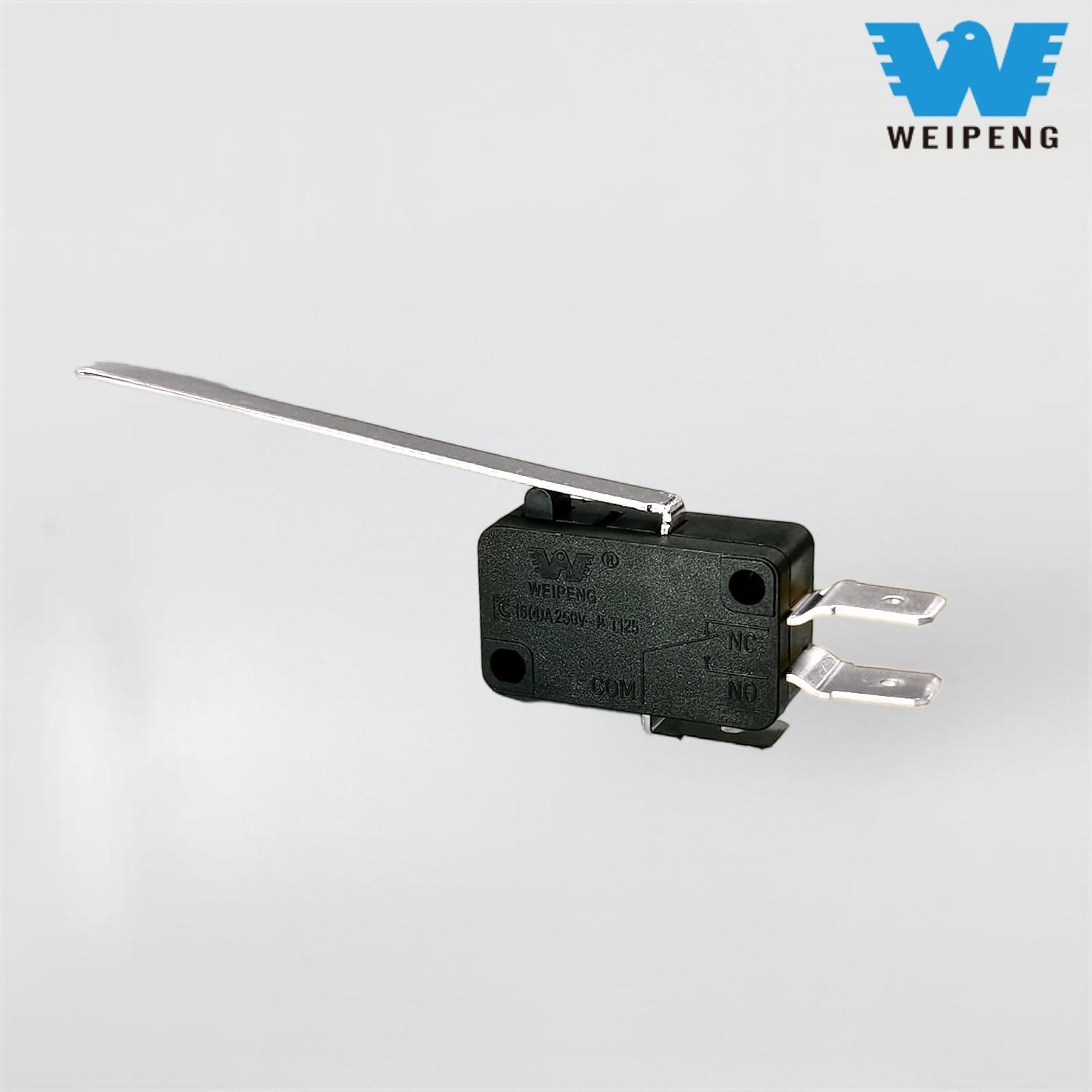

Mikrospínač s dlouhým ramenem je příkladem mikrospínače, který má rameno páky připojené k pohonu. Ovládací páka je stlačena nebo posunuta jiným předmětem a způsobí, že vnitřní pružinový mechanismus rychle změní stav elektrického kontaktu spínače. Díky této funkci zacvaknutí může být mikrospínač s dlouhým ramenem extrémně spolehlivý bez ohledu na to, zda se předmět, který spínač ovládá, pohybuje pomalu, lehce nebo nestabilně.

Dlouhé rameno poskytuje větší vzdálenost mezi ovládacím prvkem a ovládacím bodem spínače než standardní mikrospínač. Delší rameno páky navíc usnadňuje ovládání spínače ve srovnání se standardním mikrospínačem. Ve specifikacích produktů můžete najít termíny pro podobné typy produktů, jako je pákové rameno mikrospínače, mikrospínač s dlouhou pákou, mžikový spínač s pákou, koncový mikrospínač a miniaturní pákový spínač. Tyto obecně odkazují na produkty podobné funkce; rozměry, konfigurace pohonů a elektrické jmenovité hodnoty se však mohou model od modelu lišit.

Funkce mikrospínače s dlouhým ramenem

Uvnitř krytu mikrospínače jsou pevné a pohyblivé kontakty spojeny s pružinovým mechanismem. Ve své normální poloze může být obvod buď uzavřený nebo otevřený v závislosti na tom, jak byl zapojen přes normálně otevřenou nebo normálně uzavřenou svorku. Působící síla přes rameno páky je přenášena na aktivační prvek uvnitř mikrospínače. Když aplikační síla dosáhne pracovního bodu, zaskakovací mechanismus změní stav kontaktu téměř okamžitě, než se vrátí do původní polohy, jakmile byla aplikační síla odstraněna.

Tento rychlý přechod snižuje oblouky v kontaktu, zvyšuje přesnost vytvářených signálů a zlepšuje mechanickou životnost kontaktů. Z těchto důvodů se mikrospínače běžně používají v aplikacích, kde bude docházet k častému přepínání cyklů, přesné detekci, kompaktním instalacím a konzistentnímu elektrickému výstupu.

KdeMikrospínače s dlouhým ramenemse běžně používají

Micro Switch s dlouhým ramenem je široce používán v mnoha průmyslových odvětvích díky své kompaktní velikosti, přesnosti a velmi jednoduché mechanické integraci. V domácnostech se používají ve spotřebičích, jako jsou mikrovlnné trouby, pračky, myčky nádobí, kávovary, chladničky a klimatizační jednotky k detekci otevřených nebo zavřených podmínek blokování dveří, polohy víka a hladiny vody pro provozní funkce a bezpečnostní kontrolu.

V průmyslovém a komerčním použití se mikrospínače s dlouhým ramenem běžně používají jako koncové spínače, zařízení pro snímání polohy a bezpečnostní spínače. Jsou také široce používány v prodejních automatech, arkádových automatech, kancelářském vybavení, elektrických zámecích, lékařských zařízeních, 3D tiskárnách, balicích strojích a automobilovém příslušenství. Poskytují ekonomický prostředek pro přeměnu mechanického pohybu na elektrický signál.

Typy návrhů pákových ramen a ovladačů

Pro mikrospínače s pákami s dlouhými rameny je k dispozici několik různých tvarů ramen páky. Rovná dlouhá páka je nejběžnějším stylem a používá se pro obecnou detekci polohy a základní mechanický kontakt. Válečkové páky využívají válečky na konci svých pák, díky čemuž klouzání po spínači méně zatěžuje předmět a snižuje tření. Simulované válečkové páky mají zakřivený konec ramene namísto tradičního rotačního válečku, a proto nabízejí hladší kontakt s nižšími náklady.

Při výběru mikrospínače s konkrétním ramenem páky dbejte na to, abyste ověřili směr pohybu páky, protože náraz do nesprávného úhlu jej může poškodit a způsobit předčasné selhání. Stabilitu a životnost jakéhokoli mikrospínače s dlouhým ramenem lze výrazně zvýšit zajištěním správného vyrovnání, délky páky a prostoru pro uvolnění.

Jak vybrat mikrospínač s dlouhým ramenem

Nejlepší způsob, jak vybrat přepínač, je začít s pracovními parametry přepínače. Musíte zvážit, co bude spínačem detekováno, jak často bude spínač aktivován, jaký proud bude spínačem protékat a jakým podmínkám bude spínač vystaven. Pokud spínáte signály při nízkém napětí, může být spolehlivost kontaktů a stabilní provoz důležitější než spínání velkého množství proudu. Pokud spínáte motory nebo napájení, musíte klást vyšší důraz na elektrické parametry a materiály kontaktů.

Je důležité změřit také rozteč montážních otvorů, velikost těla, polohu páky a orientaci svorek. Montáž bývá ovlivněna i malou změnou rozměrů. Při výměně zařízení za stávající model odešlete svému dodavateli informace o instalaci, jako jsou obrázky, výkresy, jmenovité hodnoty napětí/proudu, informace o svorkách a čísla dílů. Pro vývoj nového produktu otestujte vzorky za skutečných provozních podmínek před hromadnou výrobou, abyste věděli, zda jsou splněny provozní síly, spolehlivost kontaktů a tolerance instalace.

Mikrospínač s dlouhým ramenemDoporučení k nákupu

Při nákupu Micro Switch s dlouhým ramenem pro potřeby výroby nebo údržby OEM je nákup od někoho, kdo může zajistit kontinuitu, stejně důležitý jako cena. Pokud si zakoupíte levný přepínač, který vám poskytne různé stupně zatlačovací síly nebo selže velmi brzy po jeho zakoupení, vzniknou vám značné náklady na vrácení produktu, prostoje nebo reklamace produktu. Hledejte dodavatele, kteří mohou poskytnout technickou pomoc, jsou schopni konzistentní výroby a nabízejí jasnou dokumentaci a certifikaci přepínače.

I když se rameno mikrospínače nemusí zdát příliš významné, je zásadní pro bezpečnost, ovládání a uživatelskou zkušenost. Na základě znalosti stylu akčního členu, elektrických jmenovitých hodnot, podmínek instalace a kvality mikrospínačů s dlouhým ramenem si každý, kdo si zakoupí páčku mikrospínače pro spotřebič, kompaktní koncový spínač nebo odolný detekční spínač pro OEM projekty, může vybrat spínač, který poskytuje spolehlivou službu po celou dobu životnosti aplikace s minimálními problémy a prostoji.
