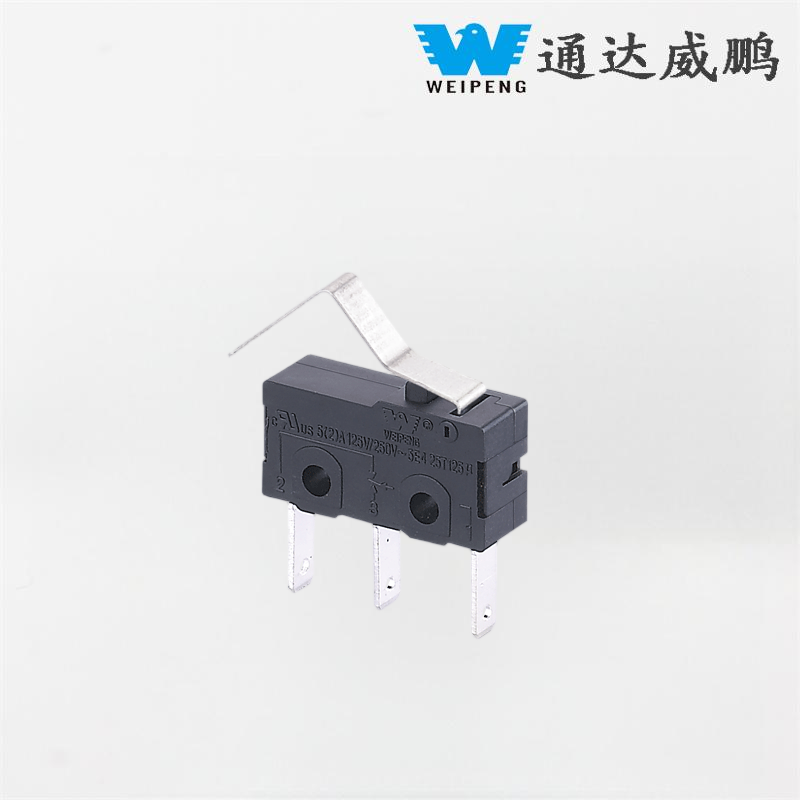

Mikrospínač s ohnutou pákou 5A s malým zdvihem

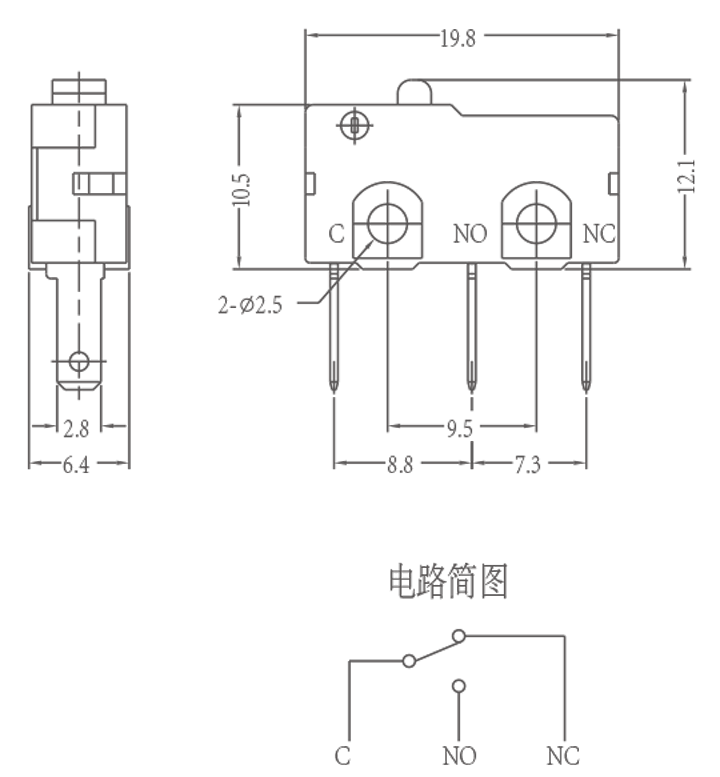

5A Small Stroke Bent Lever Micro Switch jako reprezentativní produkt Tongda WEIPENG, který ztělesňuje integraci základní standardizace a přizpůsobení. Jakožto výrobce a velkoobchod je základním principem designu odolného resetovacího spínače inteligentních spotřebičů vyráběného naší vlastní továrnou „stabilita, spolehlivost a kompatibilita scénářů“. Jmenovitý proud: 5A 250VAC Teplotní rozsah: -40°C~+125°C IP kód: IP40 Rozměr: 19,8*10,6*6,4mm Schválení: UL, ENEC, CSA, CE, VDE

Modelka:HK-04G-LZ-118

Odeslat dotaz

Popis výrobku

WEIPENG® je lídremVýrobce, dodavatel a vývozce mikrospínačů 5A s malým zdvihem Bent Lever Micro Switch.

MikrospínačZavedení

HK-04G-L je kompaktní mikrospínač na pantu s 3pinovým PCB terminálem SPDT (Single-Pole Double-Throw). Je vybaven lehkou kovovou pákou, poskytuje rychlou akci, vysokou spolehlivost a dlouhou životnost, kompatibilní s AC i DC obvody. Je široce používán pro snímání limitů a polohy v domácích spotřebičích, průmyslových ovládacích prvcích a elektronických zařízeních.

Výkonové výhody

Rychlá akce: Krátká dráha (0,3–1,0 mm), okamžité přepnutí, žádné odskoky

Vysoká životnost: Mechanická životnost 1 000 000 cyklů, ideální pro vysokofrekvenční provoz

Environmentální stabilita: Široký teplotní rozsah a krytí IP41 pro různé podmínky

Snadná instalace: 3kolíkové přímé terminály PCB, úspora místa a snadná montáž

MikrospínačAplikace

Mikrospínače jsou široce používané a spolehlivé z hlediska výkonu, používají se hlavně v:

- Domácí spotřebiče: osvětlení ledničky, zámky dveří mikrovlnné trouby, spínače víka pračky a časovače toustovače.

- Průmyslová zařízení: modely pro velké zatížení vhodné pro dopravní pásy, stroje a ovládací panely (odolné proti prachu a vlhkosti).

- Automobilový průmysl: stěrače čelního skla, indikátory pootevřených dveří – schopné odolat vibracím a extrémním teplotám.

- Elektronická zařízení: miniaturní spínače pro dálkové ovladače a herní ovladače (citlivé a s dlouhou životností).

Mikrospínač Specifikace

Technické vlastnosti spínače:
POLOŽKA	Technický parametr		Hodnota
1	Elektrické hodnocení		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktní odpor		≤50mΩ Počáteční hodnota
3	Izolační odpor		≥100MΩ (500VDC)
4	Dielektrikum Napětí	Mezi nezapojené svorky	500V/0,5mA/60S
		Mezi terminály a kovový rám	1500V/0,5mA/60S
5	Elektrická životnost		≥10 000 cyklů
6	Mechanický život		≥100000 cyklů
7	Provozní teplota		-25~125℃
8	Provozní frekvence		Elektrické: 15 cyklů Mechanické: 60 cyklů
9	Odolnost proti vibracím		Frekvence vibrací: 10~55HZ; Amplituda: 1,5 mm; Tři směry: 1H
10	Schopnost pájení: Více než 80 % ponořené části musí být pokryty pájkou		Teplota pájení: 235±5℃ Doba ponoření: 2~3S
11	Tepelná odolnost pájky		Pájení ponorem: 260±5℃ 5±1S Ruční pájení: 300±5℃ 2~3S
12	Bezpečnostní schválení		UL, CSA, VDE, ENEC, CE
13	Testovací podmínky		Okolní teplota: 20±5℃ Relativní vlhkost: 65±5%RH Tlak vzduchu: 86~106KPa
