4kolíkový 2-polohový červený, zelený a modře podsvícený vypínač

WEIPENG® je renomovaný výrobce a dodavatel TongDa Rocker Switch Supply Socket v Číně s dlouholetými zkušenostmi s poskytováním vysoce kvalitních řešení. Naše konkurenceschopné ceny a rostoucí popularita na evropských a amerických trzích z nás činí perfektního dlouhodobého partnera pro všechny vaše požadavky na On Ff On Round Rocker Switch v Číně.

Modelka:KCD1-304

Odeslat dotaz

Popis výrobku

WEIPENG® je předním výrobcem, dodavatelem a vývozcem 4kolíkových 2-polohových červenozelených a modře podsvícených vypínačů.

Funkce kolébkového spínače TongDa

Základní kolébkový spoušťový systém řady produktů byl optimalizován v průběhu několika generací: využívá strukturu „duální otočné vyvážené kolébky se zesílenou sadou pružin“ s přesným zdvihem stisku 1,2–1,8 mm. Ovládací síla je klasifikována podle scénáře: 1,5-3N (lehký dotyk pro domácí použití) a 3-5N (odolný proti zašpinění pro průmyslové použití). Zpětná vazba spouště je jasná a ostrá, bez jakýchkoli problémů s lepením nebo volným hraním.

Kontaktní materiály jsou konfigurovány odlišně:

Obecná verze používá vysoce čistou slitinu stříbra a cínu s počátečním přechodovým odporem ≤8mΩ, vhodnou pro konvenční zátěže 10A-16A (250V AC), splňující základní požadavky na domácí a komerční zařízení;

Průmyslová verze upgraduje na kontakty ze slitiny stříbra a palladia, zesílené vakuovým pokovováním, s počátečním přechodovým odporem ≤5 mΩ, dimenzovaným pro zátěže do 20A (250V AC), schopné odolat vysoké teplotě T125, vhodné pro vysoce výkonná průmyslová zařízení.

Celá řada má mechanickou životnost 80 000 - 150 000 lisovacích cyklů a elektrickou životnost přes 50 000 - 120 000 cyklů, což umožňuje stabilní provoz po dobu 3-6 let ve scénářích vysokofrekvenčního použití.

Technické vlastnosti spínače:
POLOŽKA	Technický parametr		Hodnota
1	Elektrické hodnocení		10(1,5)A/16(3)A/10(3)A 250VAC
2	Kontaktní odpor		≤50mΩ Počáteční hodnota
3	Izolační odpor		≥100MΩ (500VDC)
4	Dielektrikum Napětí	Mezi nezapojené svorky	1500V/0,5mA/60S
		Mezi terminály a kovový rám	3000V/0,5mA/60S
5	Elektrická životnost		≥10 000 cyklů
6	Mechanický život		≥100000 cyklů
7	Pájení ponorem: 260±5℃ 5±1S		0~125℃
8	Provozní frekvence		Elektrické: 15 cyklů Mechanické: 60 cyklů
9	Tři směry: 1H		Frekvence vibrací: 10~55HZ; Amplituda: 1,5 mm: Tři směry: 1H
10	Schopnost pájení: Více než 80 % ponořené části musí být pokryty pájkou		Teplota pájení: 235±5℃ Doba ponoření: 2~3S
11	Tepelná odolnost pájky		Pájení ponorem: 260±5℃ 5±1S Ruční pájení: 300±5℃ 2~3S
12	Bezpečnostní schválení		UL, CSA, VDE, ENEC, TUV, CE, CQC
13	Testovací podmínky		Okolní teplota: 20±5℃ Relativní vlhkost: 65±5%RH Tlak vzduchu: 86~106KPa

Aplikace kolébkového spínače TongDa

Komerční vybavení:Kompatibilní s kávovary, pokladnami a tiskárnami. Verze zátěže 16A zvládne okamžitý proud při spuštění zařízení. Po dávkové aplikaci v určité kavárně řetězce se prostoje způsobené poruchami spínače zkrátily o 85 %.

Průmyslová pomoc:Verze 20A pro vysoké zatížení se používá pro malá dopravníková zařízení a osvětlení dílen. Teplotní odolnost T125 je vhodná do prostředí s vysokou teplotou. Jistá strojní továrna jej používala 18 měsíců bez snížení výkonu.

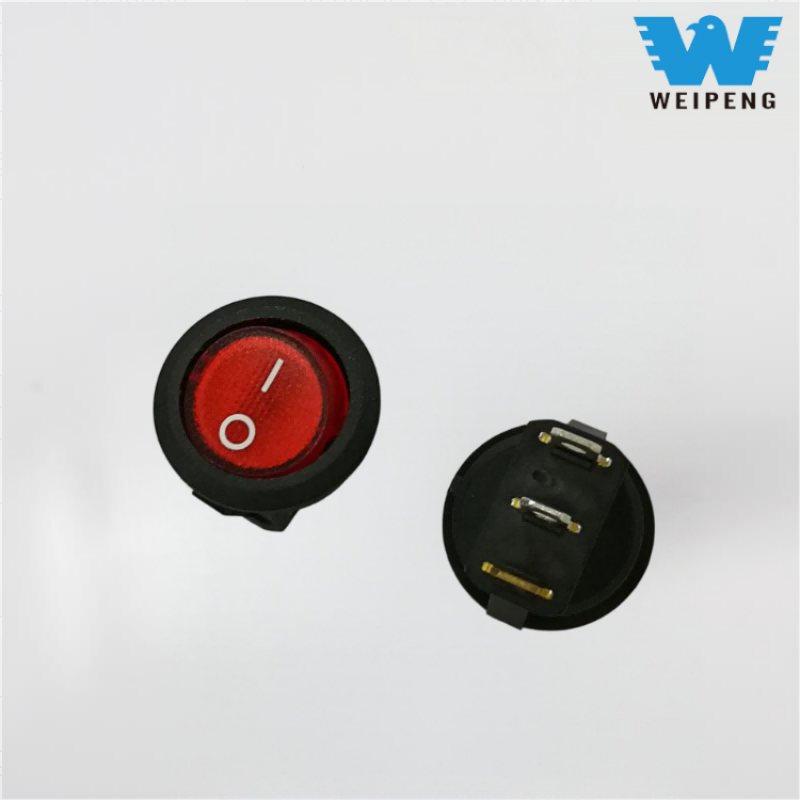

Podrobnosti kolébkového spínače TongDa
